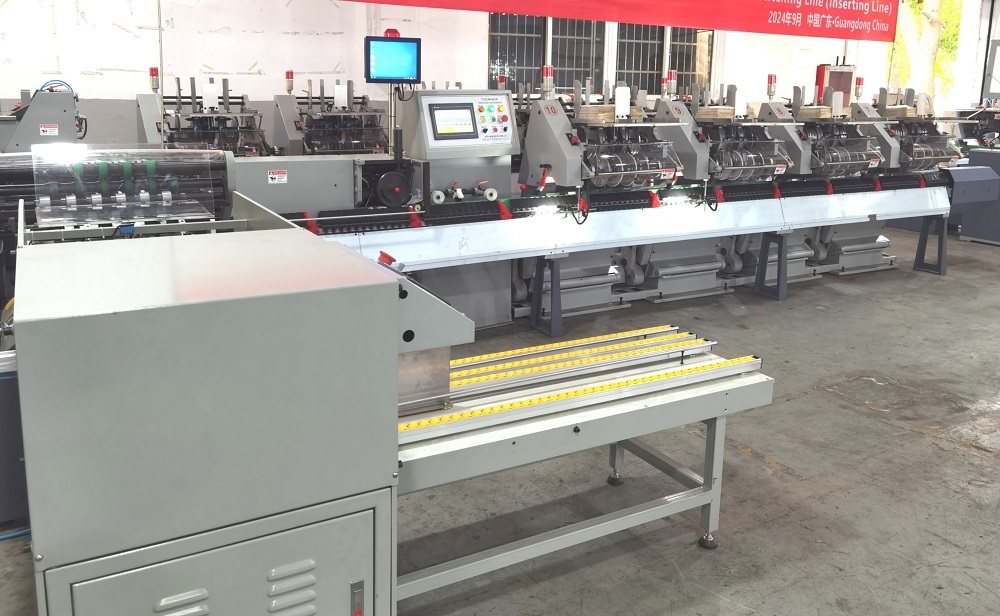

Name: Productielijn PRY-450Y van zadelinsertmachine
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-450Y
Price: 42000 USD
Availability: InStock

PRY-450Y Zadelinvoegmachine

Kenmerken

De PRY-450Y zadelinvoegmachine werkt door een boek in het midden van een ander boek te plaatsen, om de functie van het invoegen van pagina's te bereiken. Het is voornamelijk geschikt voor het verwerken van boeken en prentenboeken.
De machine is uitgerust met het bindmachinedeel, dat de koppeling van pagina-invoeging + zadelhechting kan realiseren, en kan ook worden uitgerust met een driezijdige boeken snijmachine, dat wil zeggen een paardenbindlijn, om automatische pagina-instelling, binding en snijfuncties te realiseren.

Technische parameters

Maximaal formaat	450 * 320 mm
Minimaal formaat	148 * 105 mm
Maximale dikte van de afgewerkte producten	8 mm
Stroombron	380V 50Hz
Totaal vermogen	12 kW
Maximale rotatiesnelheid van de machine	10000 r/h
Nettogewicht van de machine	4 T
Afmetingen (4 groepen)	7200 * 3200 * 1500 mm

1. Verzamelmachine; 2. Luchtpomp; 3. Elektrische kast;

4. Boekwerpmachine; 5. Boekenstapelaar.

Configuratie

Verzamelmachine

1. Het heeft productiemodus selectieschakelaars voor 1:1 en 1:2, evenals een selectieschakelaar voor lege positie, wat handig is voor aanpassing.
2. Het is uitgerust met veiligheids- en storingssignaallampen, start/stop-knoppen.
3. De verzamelmachine maakt gebruik van een dubbele grijperstructuur, wat de stabiliteit van de machine verbetert.
4. Het gebruikt meerdere zuigmonden voor papierinvoer, waardoor de stabiliteit van het vallen van boekjes wordt gewaarborgd en geschikt is voor boekjes van verschillende specificaties.
5. Een nok wordt gebruikt om de luchtdruk en tijd te regelen, waardoor elk boekje nauwkeurig kan vallen
6. Het grijpermechanisme van de verzamelmachine is verbeterd. Er is een groefnoktorsieveeropening grijperapparaat aangenomen, waardoor het grijpermechanisme duurzaam is. In combinatie met slijtvaste synthetische rubberen pads wordt de transportkracht van de grijper op de boekjes versterkt.

Verzamelmachine

1. Het werkingsprincipe
In de verzamelmachine drijft de transmissieas van de basis drie groepen rotatieassen aan en vormt een cirkel. En de drie groepen assen roteren continu door bepaalde relatieve positierelaties te behouden. Plaats bij het verzamelen de vellen papier die zijn gevouwen met een rand van 6 ± 1 mm op de persplaat. Twee zuigkoppen 1 zuigen het vel aan de onderkant op en trekken het naar beneden, en vervolgens wordt het vel ook gebeten door twee bijtklauwen op het roterende papierbijtwiel 3, op dit moment moeten de zuigkoppen 1 onmiddellijk stoppen met zuigen. Het papierbijtwiel trekt vervolgens het vel papier uit de persplaat. Nadat het vel papier is overgebracht naar de verstelbare beugel 4, laat de bijtklauw 2 onmiddellijk het vel papier los dat op dit moment afhankelijk is van een set knijprollen. Met de voortdurende rotatie van het papierbijtwiel wordt het vel papier geblokkeerd door de vooraf ingestelde drager 5 en blijft het even. Daarna zullen stalen plaat tanden 6 op een set papier-vel verdeelwiel 10 het vel papier overbrengen naar de lange rand van het vel papier en de lange rand bijten, vanaf dat moment worden de lange rand en de korte rand gescheiden. De korte rand wordt gehaakt door de papier-vel verdeelhaak 7 op de as van een andere set papier-vel verdeelwiel 11. Dan begint het vel papier te dalen en wordt het aangezogen door zuigkoppen 8 en 9. Het vel papier wordt tot op zekere hoogte geopend wanneer het naar de horizontale positie draait, en de tanden 6 en de haak 7 worden gescheiden van het vel papier. De zuigkoppen zullen het vel papier continu uitrekken en dalen totdat de twee zuigkoppen tegelijkertijd stoppen met zuigen. Op dit moment valt het vel papier af en valt het op de balk voor vallende boeken 14. Daarmee duwt de boekverzamelketting het vel papier achtereenvolgens op de boekbalk en brengt de verzamelde boeken over naar de posities voor detectie en binding.
2. Aanpassing van verschillende onderdelen
Bij het maken van de aanpassing moet de versnellingshendel in een neutrale positie worden geplaatst om een veilige werking te garanderen. Bij het verzamelen moeten de vellen papier die in signatures zijn gevouwen, op de persplaat worden geplaatst; de korte rand moet bovenop worden geplaatst en de pagina's van het boek mogen niet meer zijn dan de boekeinden. Hoe groter het boekformaat, hoe minder pagina's van de te plaatsen boeken. De rug van het boekpapier moet strak tegen het vlak van het boekeinde 2 drukken, terwijl het boekeinde 5 tegen de andere kant van het boekpapier moet leunen, maar niet te strak. Er moet een opening van 1-2 mm worden gelaten tussen beide zijden van het boekpapier en het boekeinde 1. De positie van de signatures die door het papierbijtwiel worden gebeten, bevindt zich rond het boekeinde 1. De boekeinden 1, 2 en het vlak dat wordt aangeraakt door de rug van het boekpapier kunnen worden gedraaid in een verticaal of een schuin vlak met de onderkant naar binnen. Schuin is goed voor de signatures om te dalen, maar het zal de breedte van de papierrand die door de bijtklauw op het papierbijtwiel wordt gebeten, verminderen.

(1) Pas de bouten 3 en 4 aan om hun punten contact te laten maken met de boekpapieren, die kunnen dienen als paginering. Op de boekpersplaat bevindt zich een luchtkussenapparaat 6 om ervoor te zorgen dat de boekpapieren gemakkelijk kunnen worden uitgehaald. Het blaasvolume kan worden aangepast op basis van het folioformaat en de hoeveelheid geplaatste boeken. De blaasmond 2 maakt de rug van de signatures los en kan coördineren met de bewegingen van de papierverdeeltong 1, zodat de zuigkop de signatures één voor één naar beneden kan zuigen.

(2) Aanpassing van het folioformaat
De blokmeter 1 is vastgezet met schroeven en de positie moet worden aangepast aan het folioformaat van het boekpapier. De schaalwaarde op de verstelbare beugel van het boekeinde vertegenwoordigt de breedte van het boek. Als er lange randen en korte randen van het papier zijn, moet ervoor worden gezorgd dat vier stalen plaat tanden de lange randen en korte randen van het papier samen bijten, ondertussen moet de rug van het boek de blokmeter 1 raken. De hoogte van de blokmeter 1 moet ook op de juiste manier worden aangepast, afhankelijk van de snelheid van het verzamelen.
Wanneer boekpapieren met een groot formaat worden verzameld, moet de rol op de persboekenplank 2 in het midden omgekeerd worden geïnstalleerd om de positie van het persen van de boeken te vergroten. De spanning van de veren 4 en 5 kan worden aangepast door hun posities te veranderen. Tijdens de werking moet een kleine veerspanning worden gebruikt voor dunne vellen, terwijl een relatief grote veerspanning moet worden gebruikt voor dikke vellen.

(3) Aanpassing van één vel zonder lange en korte randen
De spanning van de veren 4 en 5 moet worden aangepast tot een minimale waarde, daarnaast is het noodzakelijk om de papierverdeelhaak 7 van stalen plaat tanden 6 te demonteren en boekvalstoppers 12 en 13 te installeren en de boekpapieren te verdelen door middel van alleen zuiging. Wanneer de zuigkoppen tegelijkertijd stoppen met zuigen, valt het boekpapier langs de boekvalstoppers 12 en 13 en valt het op de balk voor vallende boeken 13.

(4) Aanpassing van de transmissieketting
Na een periode van werken, als de transmissieketting langer wordt, kan het excentrieke wiel 1 worden aangepast voor spanning.
Wanneer de zuigkoppen op de twee sets papierverdeelassen verkeerd zijn geplaatst en moeten worden aangepast, kan de tandwiel 2 of 3 eerst worden losgemaakt en vervolgens moet de as worden gedraaid om uit te lijnen met de zuigkoppen en vervolgens het tandwiel vast te zetten. In geval van aanpassing moet aandacht worden besteed aan de relatieve positierelatie tussen de twee sets assen en de bovenstaande set assen.

(5) Aanpassing van de klep
Opgemerkt moet worden dat de aanpassing van de luchtklep rechtstreeks van invloed is op de stabiliteit van de werking van de verzamelmachine.
De luchtpomp shunt naar verschillende onderdelen via de zuigbuis 1 en de blaasbuis 2.
Door de klepblokafdekking 3 aan te passen, kan de zuig- en stoptijd van de zuigkop 1 worden geregeld. De klepblokafdekking 3 moet worden aangepast totdat de boekpapieren tegelijkertijd door twee bijtklauwen worden gebeten en het zuigen onmiddellijk moet worden gestopt, anders raken de zuigkoppen gemakkelijk beschadigd.
Door de klepblokafdekking 4 aan te passen, kan de openings- en sluitingstijd van de zuigkop 9 op een set papierverdeelwielassen in de buurt van de operator worden geregeld; door de klepblokafdekking 5 aan te passen, kan de openings- en sluitingstijd van de zuigkop 8 op de andere set papierverdeelwielassen worden geregeld. De twee zuigkoppen moeten dezelfde bewegingen hebben, namelijk tegelijkertijd beginnen met zuigen en stoppen met zuigen. Op die manier, wanneer de signatures op de boekbalk vallen, zal er geen verschuiving in een richting optreden en zal er afdrijving naar beneden optreden. Wat betreft de tijd om te stoppen met zuigen, kan deze afhankelijk zijn van het folioformaat om het betrouwbaar vallen op de balk voor vallende boeken te garanderen.
De hoeveelheid lucht die wordt geblazen door het luchtkussen op de boekplaatsingsplaat moet op een geschikt niveau worden gehouden. Wanneer er veel boekpapieren worden geplaatst, moet de hoeveelheid lucht die wordt geblazen, toenemen, vice versa.

De blaaspijpen 6 en 8 zijn geïnstalleerd voor het spuiten van een luchtstroom. Bij het verzamelen van dunne boekpapieren zijn de boekpapieren niet gemakkelijk precies op de balk voor vallende boeken te laten vallen. Hiervoor kunnen de blaaspijpen een ondersteunende rol spelen. De luchtstroom moet loodrecht op het oppervlak van het open boek staan, om het valproces te versnellen.

(6) Gecombineerde transportbewerking
Wanneer de verzamelmachine-eenheid gecombineerd transport uitvoert, moet deze de bedieningshendel van de eerste naar de motorverbindingspositie één voor één transporteren in overeenstemming met de verzamelvolgorde. Nadat de hendel is gesloten, moet elke verzamelmachine ervoor zorgen dat de vallende signatures precies op de middenpositie van twee rode staarttransportplaten van de bewegende boekverzamelketting van de stikmachine vallen. Met de beweging van de staarttransportplaten drukken de boeken op de balk voor vallende boeken van elke verzamelmachine tegen de zijkanten van de transportplaten en worden ze geleidelijk overgebracht naar de boekverzamelketting en komen ze in de bindpositie.
Wanneer een verzamelmachine overgaat op de gecombineerde transporten en de signatures toevallig op een staarttransportplaat of een positie zeer dicht bij een staarttransportplaat vallen, zal dit onnauwkeurigheid of instabiliteit van de verzameling veroorzaken. Op dit moment moet de hendel van de verzamelmachine worden geopend en moet deze op het juiste moment weer worden gesloten.

Boekwerpmachine

(1) Detectieapparaat
Het bestaat uit twee delen, waaronder gedistribueerde detectie en algemene diktedetectie, die worden gebruikt om te voorkomen dat de boeken met ontbrekende pagina's worden gebonden of worden gemengd met de afgewerkte producten na het snijden.
De gedistribueerde detectieapparaten maken gebruik van het principe van foto-elektrische detectie en zijn geïnstalleerd in elke verzamelmachine. Nadat de plaat voor vallende boeken een stuk signature naar beneden duwt, wordt het licht zeker één keer afgeschermd en voert het elektrische apparaat op een bepaald moment tijdens het proces een inspectie uit. Als er ontbrekende signatures voorkomen in de verzamelmachine, zal de reflecterende foto-elektrische schakelaar een signaal van ontbrekende signaturen uitvoeren binnen de detectietijd. Door de signature-detectie die door een computer wordt bestuurd, kan de signature-verschuivingsweergave op de machinekop correct weergeven welke verzamelmachine een aantal signaturen mist. Als er continu of vaak ontbrekende signatures voorkomen, moet de operator de verzamelmachine verder controleren om de reden voor abnormaal werken te achterhalen, om deze tijdig te repareren.
De algemene diktedetectie kan de ontoereikendheid van de gedistribueerde detectie goedmaken, dat wil zeggen, wanneer de signatures na het doorlopen van de foto-elektrische detectie tijdens het transmissieproces op de boekverzamelketting naar beneden drijven, om te voorkomen dat ze voor een normaal boek worden aangezien, moet een algemene diktedetectie worden uitgevoerd voordat het boek wordt gebonden om te bevestigen of het boek aan de relevante vereisten voldoet.
Tijdens de detectie detecteren een paar boven- en onderrollen 1 en 3 de signatures tijdens de doorvoer. Door de zwaai van de zwaaihefboom 2 te vergroten, zal er overeenkomstige bobbing optreden op het contactblok 4. Op dit moment, als het boekdetectiewiel 1 met pijl maglev naar beneden is uitgelijnd met de boekdetectieonderrol 3, is het vereist dat de rol 8 moet worden afgesteld op het midden van de opening van nok 7 (d.w.z. de tijd voor elektrische inspectie). Als in zo'n kort moment het contactblok 4 in het midden van twee blokken 5 wordt geplaatst, kan de schroef 9 worden aangepast om twee contactpunten 11 te verbinden, wat betekent dat de algemene dikte normaal is.

Als een ontbrekende pagina leidt tot een afname of toename van de algemene dikte van het boek, kan het contactblok 14 niet in het midden van de blokken 5 worden geplaatst, maar zal het tegen de zijkant drukken, ondertussen zal het zwaainiveau naar beneden bewegen, waardoor de twee contactpunten 11 loskoppelen en een signaal wordt gegeven dat aangeeft dat de algemene dikte verkeerd is.
De bovenstaande twee soorten signalen met betrekking tot ontbrekende pagina's of overmatige pagina's na het elektrische apparaat kunnen magnetische klepwerking van de magnetische controller van de stikmachine veroorzaken. Wanneer een boek met een ontbrekende pagina of overmatige pagina naar de nietpositie wordt overgebracht, zal de stikmachinekop het niet binden. Ondertussen kan de computer via de verschuivingsbesturing de magnetische klepwerking op de boektransporteerunit regelen en het boek naar een afvalemmer afleveren.

(2) Transmissieapparaat van de machine

De kracht van de verzamelmachine-eenheid wordt door de stikmachine overgebracht via de universele koppeling.
Wat betreft het remmen van het volledige mechanisme, moet eerst dynamisch remmen worden uitgevoerd op de motor en vervolgens moet de stroom-uit-rem worden uitgevoerd op de elektromagnetische rem, ten slotte kan de oneindig variabele snelheid van de machine de asynchrone motor regelen door de uitgangsfrequentie van de omvormer te wijzigen.

Gebruik en aanpassing van de stikmachine

Over het algemeen moet de stikmachine worden aangepast volgens de volgende volgorde.

(1) Pas de buigvoetbasis van de stikmachinekop aan op basis van het folioformaat

Plaats eerst de stikmachinekop op de montageplaat van de stikmachinekop symmetrisch met de middellijn (onderhevig aan de vereisten van de zadelhechting met betrekking tot de nietafstand van de boeken). En zet vervolgens de schroef 27 vast en zet de buigvoet 20 vast nadat deze is uitgelijnd met het middelste mes van de stikmachinekop en installeer tegelijkertijd de geleideplaat 28.

(2) Pas de boekverzamelketting aan op basis van het folioformaat
Met betrekking tot de stikmachine moet de boekverzamelketting op een bepaalde juiste positie blijven, om de zadelhechting te verdelen over de gewenste posities van de boeken. In geval van aanpassing moet eerst het boek voor binding op de boekverzamelketting worden geplaatst, de bijsnijding tegen de staarttransportplaat laten drukken en de machine handmatig bedienen om de boekverzamelketting en de kopwerk tegelijkertijd naar voren te laten bewegen. Wanneer hun snelheid hetzelfde is, namelijk, ze bevinden zich in een relatief statische toestand, stop de handmatige bediening, maak de schroef 1 los en draai het handwiel 2 om het boek op de boekverzamelketting naar de juiste plaats voor binding te laten worden overgebracht door de zadelsteek en zet vervolgens de schroef 1 vast, zodat de juiste positie van de spijker op het boek kan worden gegarandeerd.

(3) Aanpassing van de positie voor het vorken van boeken.
De juiste positie voor het vorken van boeken kan ervoor zorgen dat de boeken die uit het boektransporteerrek van de stikmachine worden gegooid, precies in het midden van de twee boekopnamebeugels van de driemessnijder vallen.
Bepaling van de tijd voor het vorken van boeken: wanneer de nok 6 een boek naar de hoogste positie vorkt, trekt de verbindingsstang 2 de kopwerk naar de linkerlimiet en keert terug, maar deze moet een afstand van 60-65 mm houden met het transmissierek. Installeer vervolgens het tussentandwiel 1, zodat het kan garanderen dat het gevorkte boek op een juiste positie kan vallen.
Opgemerkt moet worden dat de snelheid van het vorken van boeken nauw verwant is aan de snelheid van de machine zelf en dat er passende correcties moeten worden aangebracht op basis van de gebruikservaring.

(4) Aanpassing van het detectieapparaat
De gedistribueerde detectie past voornamelijk de reflecterende foto-elektrische schakelaar aan en is geïnstalleerd in de relatieve positie tussen de reflecterende films op de balk voor vallende boeken. De lichtstraal moet worden uitgelijnd met de juiste positie.
Volledige paginadetectie past voornamelijk de montagehoogte van de twee reflecterende foto-elektrische schakelaars aan weerszijden van de boekverzamelketting en de uitlijning van de lichtstraal aan. Volgens de positie van de breedte van het bindboek op de verzamelketting moeten de lichtstralen van de reflecterende foto-elektrische schakelaars onder de boekpapieren worden gemaakt met een afstand van 5-10 mm. Als er tijdens de transmissie op de boekverzamelketting scheve boekpapieren worden gevonden, zullen de boekpapieren de lichtstraal afschermen wanneer ze door de detectiepositie gaan en zullen de foto-elektrische schakelaars een signaal verzenden en het boek als verouderd product afvoeren.
In geval van aanpassing van de algemene diktedetectie moeten de normale boeken voor binding onder het excentrieke wiel 1 worden geplaatst, de machine handmatig bedienen en de pijl op het excentrieke wiel naar beneden laten wijzen; draai op dit moment de aanpassing 6, til de onderste rol 3 van de boekdetectie op om het boek in de juiste mate te persen en pas vervolgens de moer 13 iets aan, zodat er een geschikte verticale opening kan worden gelaten wanneer het contactblok 4 in het midden van de twee blokken 5 wordt geplaatst. Draai daarna de machine een cirkel, als de blokken vrij kunnen worden geplaatst, betekent dit dat het boek voldoet aan de normen van normale dikte. Wanneer de contactpunten verbinden, wordt de stikmachine magnetisch opgehangen op een bindpositie.

De grootte van de opening tussen de twee blokken 5 en het contactblok 4 kan over het algemeen worden aangepast tot het bereik van 0,5 ~ 2 mm. Als het alleen nodig is om een vel papier te detecteren, kan de opening op de juiste manier worden vergroot. De gevoeligheid is hoog als de opening groot is. Als de cumulatieve fout veroorzaakt door de variërende dikte van de boeken echter de meetbereik overschrijdt, kan dit leiden tot een storing van de machine.

label:

Plaats van herkomst:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Modelnummer:	PRY-450Y

Min. bestelaantal:	1 sets
Prijs:	USD 42000 Sets
Verpakking Details:	Neemt vochtbestendige en schokbestendige verpakkingen aan die geschikt is voor langdurige wegvervoer
Levertijd:	60 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	10 sets per maand

Maximaal formaat:	450 * 320 mm	Minimaal formaat:	148 * 105 mm
Maximale dikte van de eindproducten:	8 mm	Stroombron:	380 V 50 Hz
Totaal vermogen:	12 kW	Maximale draaisnelheid van de machine:	10000 tpm
Netto gewicht van de machine:	4 T	Grensafmetingen (4 groepen):	7200 * 3200 * 1500 mm
