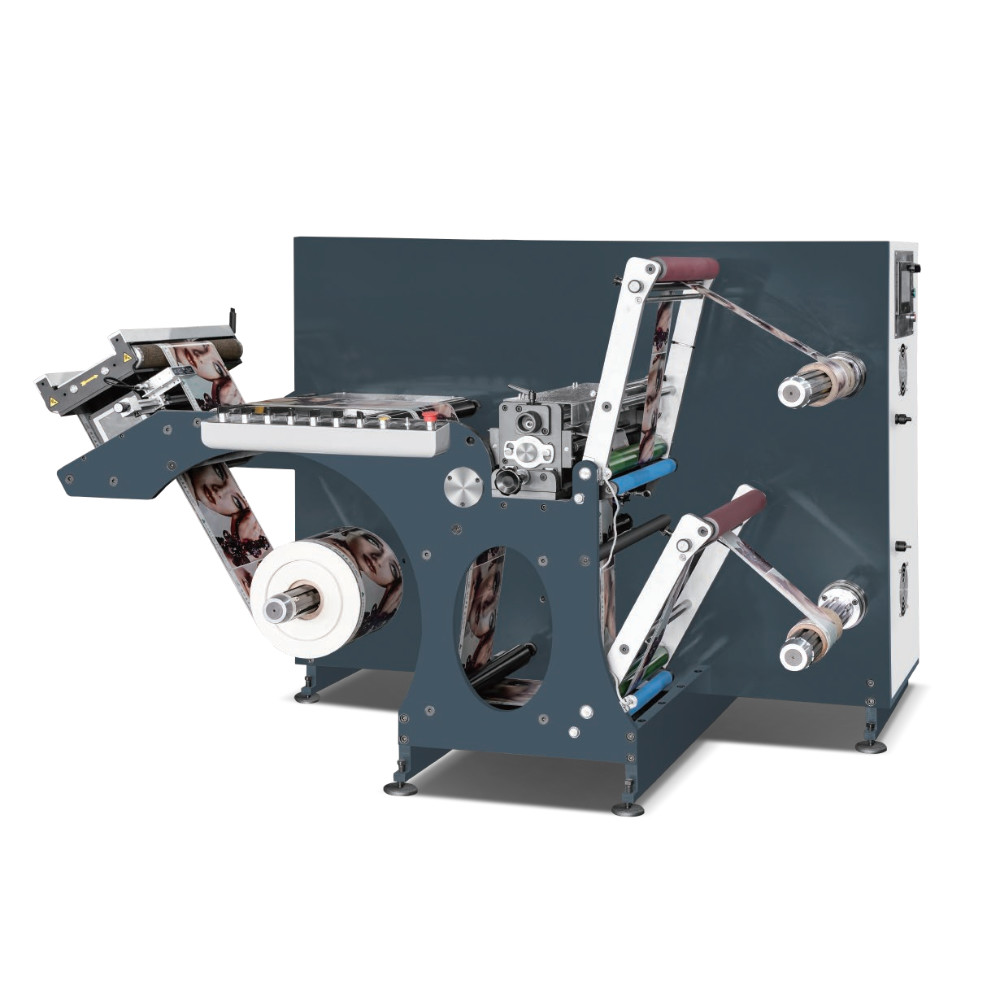

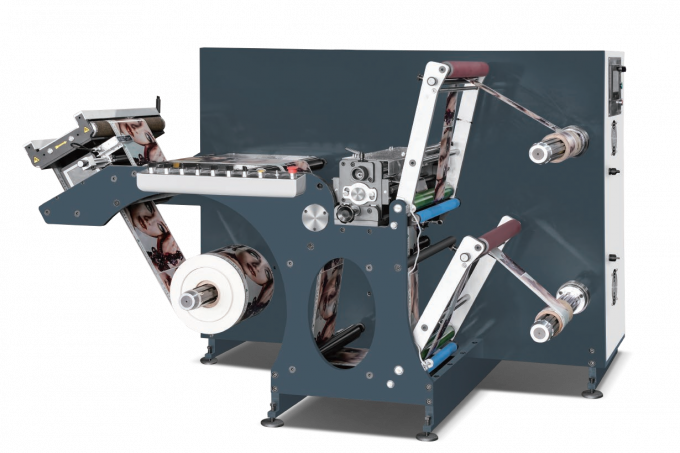

FQ-320C Hoge Snelheid Snijmachine

Kenmerken

De FQ-320C automatische snijmachine is het hulp product van de automatische stansmachine. Deze machine is geschikt voor het snijden van smalle stroken papier. Het heeft een meter- en nummer teller. Het afwikkelen wordt bestuurd door baan geleiding, de structuur van de complete machine is compact, snel, met een hoog rendement, de bediening is eenvoudig en stabiel.

Technische Parameters

FQ-C Hoge Snelheid Snijmachine
Model	FQ-320C	FQ-370C	FQ-480C
Snijsnelheid	200 m/min
Max. Baanbreedte	320 mm	370 mm	480 mm
Max. Afwikkeldiameter	700 mm
Max. Terugspoeldiameter	600 mm
Afmetingen	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
Hoofdmotor	4 kw
Spanning	380V, 3-fase
Min. Snijbreedte	10 mm
Machinegewicht	ongeveer 2500 kg

Configuratie

1. Met 1 st. 3’’ afwikkelas, automatische opblaasbare luchtschacht.
2. Met 2 st. 3’’ terugspoelassen, automatische opblaasbare luchtschacht.
3. Met meter/nummer teller.
4. Met CHINESE baan geleiding.
5. Met 10 st. snijmessen.
6. Machine heeft een ventilator om de afgesneden zijkanten weg te blazen.

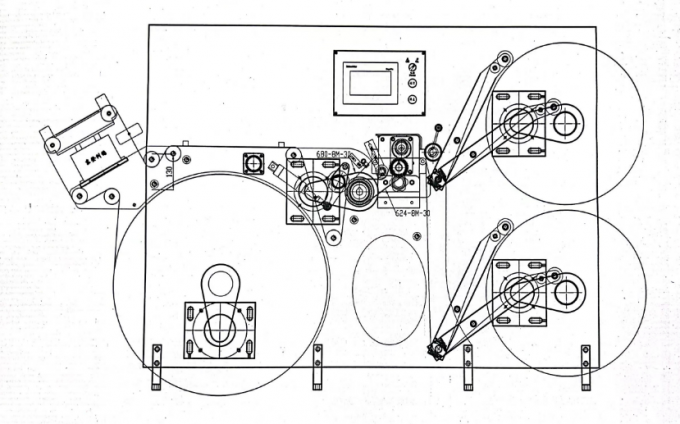

7. Met aandrukrol bij terugspoelen zoals getekend.
8. Machine met 25 mm luchtschacht.
9. Machine wordt geleverd met 4 servomotoren, één voor afwikkelen, één voor de knijprol, twee voor terugspoelen (boven en beneden)
10. Met platform na afwikkelen.

OK4000/8000 Inspectiesysteem (optie)

Systeemeigenschappen (Volledig Bereik)

100% full-frame observatie: de bootinstellingen en het gehele productieproces omvattend;
HD beeldkwaliteit: Gebaseerd op een camera met hoge resolutie;
Beeldstabilisatie: Met behulp van real-time beelden worden de beelden automatisch gesynchroniseerd en worden ze niet beïnvloed door de vertraging van automatische detectie met transparante etiketten;
Schade de gezondheid van operators niet en vermindert vermoeidheid: Het gebruik van LED-lichtbronnen in plaats van stroboscooplichten, het licht is zachter en gelijkmatiger;
Snelle en eenvoudige taakinstelling;
Betrouwbare en stabiele werking.

Systeemconfiguratie

OK4000 lijnscan camera voor printinspectie;
De industriële computer gebruikt een 64-bits acht-core processor, die sneller is;
Gebruik van high-definition niet-vervormende lens;
Gebruik van geïntegreerd lichtbronontwerp, eenvoudig te installeren;
Geïmporteerde high-speed dual-channel acquisitiekaart.

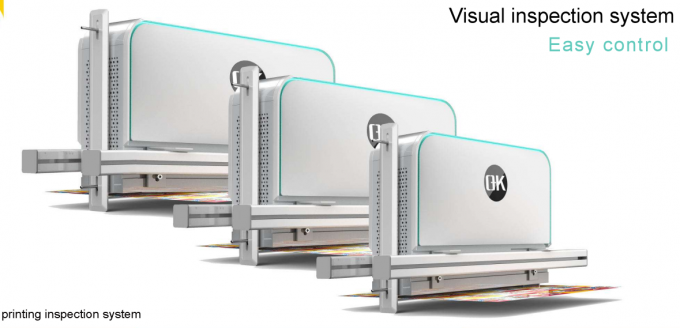

Visueel Inspectiesysteem

Introductie van een 100% foutinspectiesysteem, van full-frame observatie, tot gebrek aan standaarddetectie + afvalverwijdering, tot high-precision full-frame detectie + workflow systeem. Met behulp van modulair ontwerp kunnen klanten al hun eisen op een set systemen realiseren via optionele modules. Het systeem gebruikt een speciale contourlichtbron om het contrast tussen het transparante etiket en het rugpapier te verbeteren. Of het rugpapier nu transparant of niet-transparant is, of zelfs wit, het systeem kan de detectie voltooien. Het kan de detectie van bijna alle transparante etiketten realiseren voor gebrek aan standaard en vuil afval. Voor blanco etiketten heeft het systeem een absoluut voordeel. Het systeem kan vrij schakelen tussen gewone lichtbron en contourlichtbron.
Beeldacquisitiesnelheid: 30 frames per seconde, real-time detectie van full frame.
Maximale inspectiesnelheid: 150m/min-500m/min (kiezen op basis van het systeemmodel).
Maximale inspectiebreedte: 180mm-1100mm (kiezen op basis van het systeemmodel).

De Volledige Set OK4000-4K/8k Bevat Onderstaande Onderdelen

1. Lijnscan camera--OK 8000 (4/8K resolutie)
2. Capture card--OR-X4C0-XPD00
3. Lens (inclusief verbindingsring, adapterring, etc.)--Apo-Componon 2.8/40
4. Camera datakabel--MVC-1-1-7M
5. Koepellichtbron
6. Lichtbronadapter (inclusief datakabel, voedingskabel)
7. Encoder--R58S10-9C10M5-24L-5000
8. Stekkerstrip (220V)
9. Knop (metaal)
10. Display (inclusief snoeren--243V5QSB)
11. Toetsenbord (K120 USB)
12. Muis (M170 draad)
13. Stroomkabels
14. Stroomschakelaar--NES-100-24
15. Waarschuwingslicht (24V)
16. Controlebox--TF-A610H-B250MD3V-8700K-16G+128G

label:

Plaats van herkomst:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Modelnummer:	FQ-320C 370C 480C

Min. bestelaantal:	1 set
Prijs:	US 16000 ~ 19000 Set
Verpakking Details:	De verpakking is vocht- en schokbestendig en geschikt voor langeafstandsvervoer en verschillende wee
Levertijd:	45 dagen
Betalingscondities:	L/C, T/T
Levering vermogen:	30 sets per maand

Model:	FQ-320C	Het scheuren van snelheid:	200 m/min
Max. Webbreedte:	320 mm, 370 mm, 480 mm	Max. ontwikkelingsdiameter:	700 mm
Max. Opnieuw opwindende Diameter:	600 mm	Afmetingen:	2100 * 1250,1300,1400 * 1300 mm
Hoofdmotor:	4 kW	Spanning:	380V, 3-fase.
Min. scherpe breedte:	10 mm	Gewicht van de machine:	ongeveer 2500 kg
