Thuis ProductenDocument VerwerkingsmachinesPRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn

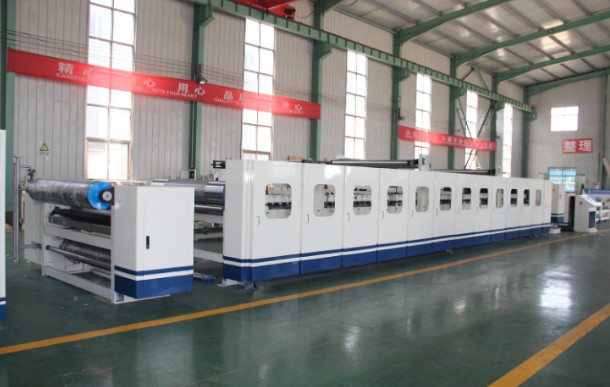

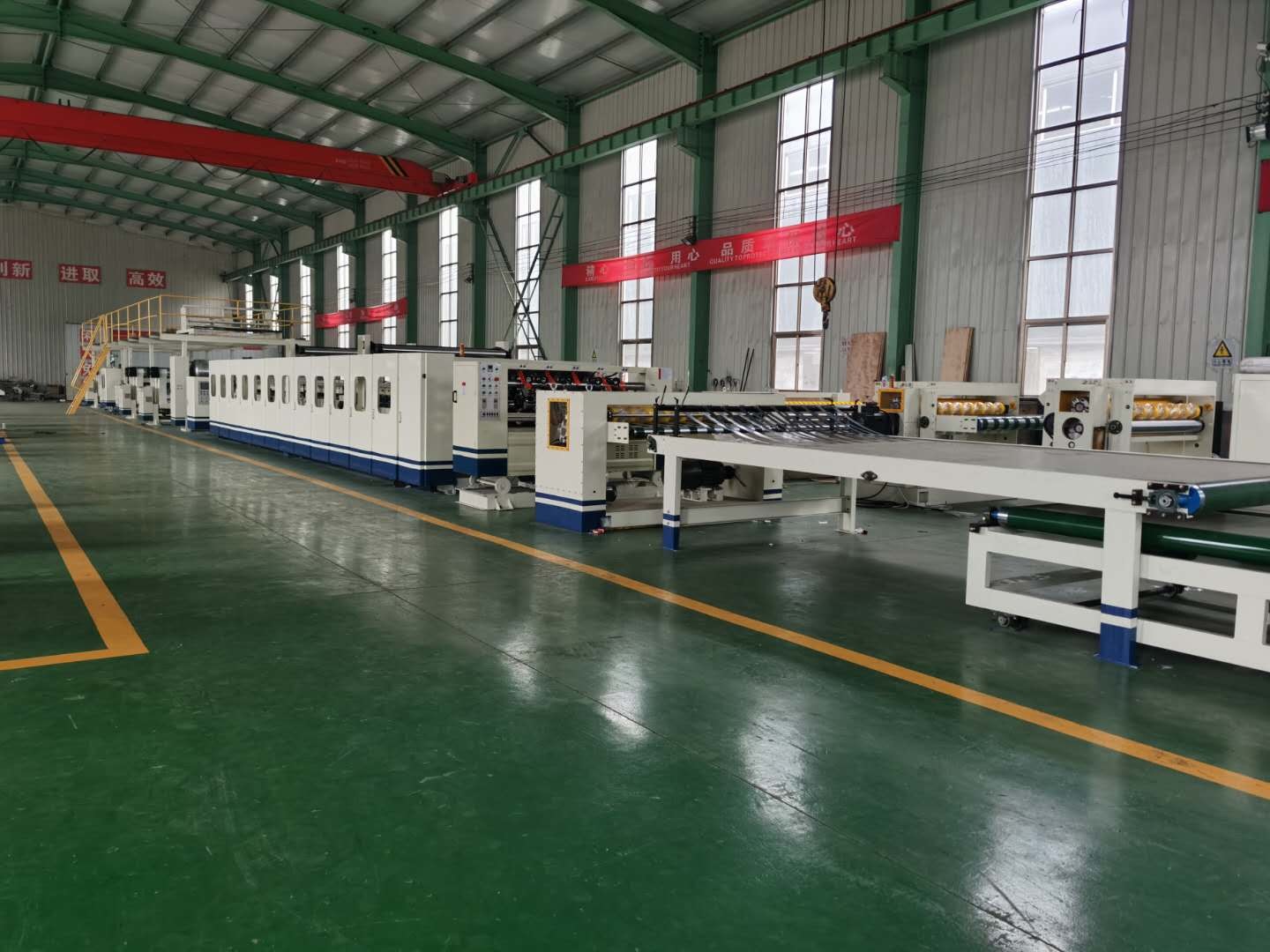

PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn

PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line
PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line
PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line PRYWJ100-1800 3 Layer Steam Heating Corrugated Cardboard Machine Production Line
Basisinformatie
Plaats van herkomst: China
Merknaam: PRINTYOUNG
Certificering: CE
Modelnummer: PRYWJ100-1800
Min. bestelaantal: 1 set
Prijs: US 198000 Set
Verpakking Details: De verpakking is vocht- en schokbestendig en geschikt voor langeafstandsvervoer en verschillende wee
Levertijd: 45 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 30 sets per maand
Contact nu
Ontwerpsnelheid: 100 m/min Economische snelheid: 40 ~ 60 m/min voor karton met vijf lagen
werkwijdte: 500 ~ 1800 mm Kwaliteit van basispapier: ≥ B
Watergehalte van basispapier: 11% ± 1% Oppervlaktedocument: 150 ~ 200 gsm
Kern papier: 150 ~ 200 gsm Golfdocument: 105 ~ 180 gsm
Hoeveelheid stoom: 2500 ~ 3200 kg/u Max. druk: 1.6MPa
Gewone druk: 00,98 ~ 1,12 Mpa Productielijnlengte: 45 m
Breedte productielijn: 6 m

PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 0
PRYWJ100-1800 Productielijn voor golfkarton
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 1
Technische parameters
PRYWJ100-1800 Productielijn voor golfkarton
Ontwerpsnelheid
100 m/min
Economische snelheid
40 ~ 60 m/min voor vijflaags karton
Werkbreedte
500 ~ 1800 mm
Kwaliteit van basispapier
≥ B
Watersnelheid van basispapier
11% ± 1%
Oppervlaktepapier
150 ~ 200 g/m2
Kernpapier
150 ~ 200 g/m2
Golfpapier
105 ~ 180 g/m2
Hoeveelheid stoom
2500 ~ 3200 kg/u
Max. Druk
1,6 MPa
Gebruikelijke druk
0,98 ~ 1,12 Mpa
Lengte van de productielijn
45 m
Productielijnbreedte
6 m
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 2
Bedieningsstijl van basispapierstandaard
Elektrisch mechanische soort
Dia. van Clippapier
Φ350mm ~ Φ1400mm
Max. Gewicht van één kant
1500 kg
Werkdruk van luchttoevoer
0,6 ~ 0,9 MPa
Totaal vermogen
5,2 kW
*De symmetrische structuur kan worden geïnstalleerd met twee bundels basispapier die tegelijkertijd worden gebruikt om papier zonder onderbrekingen te verwisselen.
*Deze machine gebruikt de elektrische driver om het basispapier omhoog of omlaag te tillen, vast te klemmen, los te maken en te centreren.
*Deze machine maakt gebruik van de pneumatische spanningsregelaar om de trekkracht van het basispapier aan te passen.
*De kop van het clippapier neemt een expansiestijl aan.
*De spanningscontrole maakt gebruik van pneumatisch remmen, wat ook online kan worden geregeld samen met een papierlasmachine.
Papierinvoerwagen en grondrail
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 3
*Het basispapier wordt gemakkelijk en flexibel in operationele positie ingevoerd.
* De hele rail bevindt zich onder de grond en de hoofdstructuur is gelast door een 12 # kanaal, stevig en duurzaam.
*Er worden twee papierinvoerwagens gebruikt om papier van twee kanten in te voeren.
SF-280D Enkelzijdig
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 4
* De papiergeleiding maakt gebruik van windadsorptie, waardoor de stabiliteit van de fluiten onder hoge snelheid behouden blijft.
*Het golfpapier wordt geadsorbeerd aan de middelste golfrol om een ​​negatieve drukzone van 180 ° te vormen en vervolgens het rollen van de golf door de vacuümdoos met een ventilator te voltooien.
*De breedte van de zuiggleuf van de onderste golfrol is niet meer dan 2,6 mm, waardoor de streepmarkering op enkelzijdig golfkarton kan worden verminderd.
*Het transmissiedeel maakt gebruik van een kruiskoppelingtransmissie en scheidt de trillingsbron, waardoor de onderhoudbaarheid hoger, de transmissie stabieler en de werking betrouwbaarder wordt.
*Het reductiekasthuis maakt gebruik van oliebadsmering en gesloten tandwieloverbrenging, waardoor de trillingen van de machine worden verminderd.
*Deze machine maakt gebruik van auto-cyclus lijmtoevoer en pneumatische controle lijmtoevoer en -retour, waardoor deze wordt gekenmerkt door een buffereffect.
*Het oppervlak van de lijmrol is behandeld met speciaal gaas-inkepingen en verchromen.
*De bovenste en onderste gegolfde rollen zijn gemaakt van 48CrMo hoogwaardig gelegeerd staal. Na warmtebehandeling is de stijfheid HRC58-62. Het oppervlak is geslepen en verchroomd.
*Fluitprofiel: aan de klant.
*Bovenste en onderste gegolfde rol: Φ280 mm, 48CrMo-gelegeerd staal
* Drukrol: Φ290 mm, 45 # naadloze stalen buis, geblust
*Lijmroller: Φ240 mm, 45 # naadloze stalen buis, oppervlak behandeld met speciale mesh-nicking en verchromen
*Lijmschraaprol: Φ120 mm, 20 # naadloze stalen buis, plaats van herkomst: Chengdu
*Voorverwarmrol: Φ320 mm, 20G Jigang-staal, wanddikte: 16 mm
TO-B over de brug
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 5
Vooraan
Ø 135 mm
Boven-achter
Ø 135 mm
Actieve rol
Ø 135 mm
Aangedreven rol
Ø 135 mm
Spanrol
Ø 85 mm
Hefrol
Ø 85 mm
Papieradsorptierol
Ø 85 mm
*Het enkelzijdige golfkarton vervaardigd door een enkele facer moet via een transportband worden overgebracht naar de trekrem of de zuigrem om te worden gebruikt door het volgende transmissiesysteem via de brug.
* De toepassing van een zuigopwindapparaat, het gebruik van hogedruk-centrifugale frequentieomzettingsventilator, vacuümadsorptiekarton, elektrische correctie, om ervoor te zorgen dat het karton stevig en vlak blijft plakken.
*Er zijn twee groepen bedieningspanelen geïnstalleerd en bestuurd door elektriciteit, die op of naast de brug kunnen worden aangepast.
*Tractor met kettingaandrijving en enkele machinesynchronisatie, de enkelzijdige tractie van golfkarton naar de brug, de accumulatie van transportsnelheid is langzaam, waardoor een golfvorm ontstaat, om enkelzijdig golfkarton te hebben om de snelheid te veranderen om de productie te compenseren lijn vereist.
*Deze machine is uitgerust met een papierinvoerstandaard, die gebruik maakt van een apparaat met dubbele transmissiehelling. De stapelsnelheid is een beetje laag, in staat om golfvormoverlappingen te vormen en het doel te bereiken van het opslaan van golfkarton met één zijde.
PH-B-600 voorverwarmer en dubbele rolvoorverwarmer
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 6
*Elk roloppervlak wordt behandeld met nauwkeurig frezen en verchromen, glorieus en duurzaam.
*Het elektrisch aanpassen van de wikkelhoeken zorgt ervoor dat het voorverwarmingsgebied van het papier binnen een bereik van 300° wordt aangepast.
*De elektrisch verstelbare wikkelhoeken zijn geschikt voor verschillende papiersoorten en verschillende trolleysnelheden.
*De voorverwarmerrol is professioneel geproduceerd en voldoet aan de nationale veiligheidsnorm van drukvaten.
*De voorverwarmrol en de papierrol zijn behandeld met elektrische beplating.
TJ-plakmachine
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 7
Dia. van Voorverwarmrol
320 mm
wanddikte
20 mm
Dia. van de papierrol
135 mm
Wanddikte
15 mm
Dia. van lijmroller
240 mm
Wanddikte
30 mm
Dia. van Uniform-Lijmroller
130 mm, 45# rond staal
*Deze machine maakt gebruik van onafhankelijke motortransmissie en variabele frequentieregeling.
* Het oppervlak van de lijmrol wordt behandeld met speciaal gaas-inkepingen en verchromen en het oppervlak van de lijmschraaprol en ballastrol wordt na nauwkeurig frezen behandeld met verchromen.
*Deze machine maakt gebruik van het dubbele papierpersrolsysteem en pneumatische bediening, handig en flexibel.
*Automatische lijmtoevoer kan voorkomen dat de lijm zich afzet.
*Deze machine is gekoppeld aan het voorverwarmingssysteem, dat het lijmgieten kan versnellen.
DF-C dubbelzijdige machine
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 8
Overzichtsgrootte van kookplaten
2180 * 600 * 135 mm
Materiaal
20G staal van Jigang Group
Verwerking
Oppervlak goed gemalen
Gezamenlijke stijl
Kruisvorm met één plaat
Temperatuurregeling
Temperatuurregeling voor meerdere groepen
Drukstijl
Intensieve aandrukrollen
Drukrol
Φ 70 mm, 45# massief staal
Draagrol
Φ 70 mm, 45# massief staal
Hoofdaandrijfrol
boven: Φ 600 mm, onder: Φ 520 mm
Lange en korte riemaangedreven rol
Φ 320 mm, 20# staal
Lange en korte riemverstelrol
Φ 215 mm, 20# staal
Draagrol voor en achter riem
Φ 100 mm, 20# staal
Handmatige spanrol
Φ 100 mm, 20# staal
*Deze hele machine maakt gebruik van een brede kanaalstaalstructuur met hoge intensiteit, stevig, stabiel, mooi en geschikt voor hoge snelheden.
* De kookplaten zijn professioneel vervaardigd en voldoen aan de nationale veiligheidsnorm van drukvaten. 600 mm kookplaten en de binnenste S-vormige luchtstroomstructuur verbeteren de benuttingsverhouding van stoom. Meerdere gelaste stalen staven zorgen ervoor dat de kookplaat voor altijd niet vervormt.
*De intensieve rolpersstructuur zorgt ervoor dat het karton stevig blijft plakken en soepel wordt gevormd.
*De stoominlaat en -uitlaat van de pijpleiding zijn S-vormig, waardoor de temperatuur van de kookplaten stabiel en in balans blijft.
*De delen van de kookplaten regelen afzonderlijk de temperatuur, geschikt voor de aanpassing van de trolleysnelheid.
* De zware rol van het verwarmingsgedeelte maakt volledig hydraulisch omhoog, omhoog en omlaag stabiel, veilig en betrouwbaar.
*De bovenste katoenen riem is uitgerust met 1 set automatisch en 1 set handmatig doorbuigingsgecorrigeerd systeem, evenals 1 set pneumatisch en 1 set handmatig spanapparaat. De onderste katoenen band is uitgerust met spanning en links-rechts verstelsysteem .
* Het aandrijfgedeelte maakt gebruik van draagbaar rubber met een grote diameter, waardoor de kans op slippen van de riem wordt verminderd en de werkingsstabiliteit van de apparatuur wordt verbeterd.
*Deze machine maakt gebruik van onafhankelijke reductiekastaandrijving en gesloten oliebadversnellingsbak, waardoor er weinig geluid ontstaat.
BFY snijmachine met dun blad
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 9
Min. Maaibreedte
140 mm
Links of rechts beweging van volledige snijmachine
± 90 mm
Werkluchtdruk
0,6 ~ 0,9 MPa
Relatieve vochtigheid
20% ~ 90%
Temperatuur
5 ~ 50℃
* Goedkeuring van de beroemde motor met variabele frequentieomvormer en met hoge precisie in dezelfde stap blijven als de productielijn.
*Het automatische freessysteem kan het doel van het frezen van messen zonder onderbreking tijdens het productieproces bereiken. Het freessysteem kan ook op elk moment de intervallengte en slijptijd instellen op basis van materialen of de situatie van het trimmen.
* Het hoogwaardige mes van 1,2 mm snijdt het karton met hoge snelheid af, waardoor de snijkant glad wordt, de fluit niet vervormt, mooi en handig voor het bedrukken van een volledige versie van karton.
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 10
SC-B100 NC-snijmachine
Technische parameters
* Snijsnelheid: 120 m/min
*Lengte van papiersnijden: 500-9999 mm
*Precisie van papiersnijden: ± 1 mm (bij constante snelheid)
*Karton: basispapier <360 g/m2, kernpapier <200 g/m2
Dikte: 3-14 mm, watersnelheid <10%
min. breedte: 1000 mm, hoekigheid: <30 mm
*Relatieve vochtigheid: 20%-90%
*Relatieve temperatuur: 5℃-50℃
* Luchtbrondruk: 0,6-9 MPa
* Snij-as: bovenste: Φ188 mm, onderste: Φ188 mm
*Papierrol: bovenvoor: Φ165 mm (zonnewiel), onder voor: Φ120 mm
bovenrug: Φ165 mm (zonnewiel), onderrug: Φ120 mm
Structurele kenmerken
*Speciaal structureel ontwerp: machinewandplaat en basis met hoge intensiteit, transparant venster aan beide zijden van de wandplaat, handig voor onderzoek en onderhoud.
*Het transmissiesysteem maakt gebruik van automatische oliepompsmering om de precisie van de transmissie te garanderen.
* Door gebruik te maken van een slijpuitrusting met hoge precisie en hoge stijfheid, papiertolerantie met hoge snelheid en een lange levensduur om te zorgen voor een nauwkeurige ingrijping van de snijpunten en het karton schoon te maken zonder bramen.
* Het zeer nauwkeurige ontwerp van de messenas en het snijframe zorgt voor soepel snijden op hoge snelheid.
* Het speciale ontwerp voor het wisselen/vervangen van de messen zorgt ervoor dat de messen snel en gemakkelijk kunnen worden vervangen.
*Het hele systeem maakt gebruik van het CE-standaardontwerp en is onderworpen aan de strikte metingen van NC-industriële kwaliteit om de kwaliteit, stabiliteit en levensverwachting te garanderen.
* Het aandrijfgedeelte maakt gebruik van AC-servo met Germaanse driver en binnenlandse motor, hoge kwaliteit, snelle en nauwkeurige respons.
* Door gebruik te maken van een speciaal opslagontwerp voor energieregeneratie met een vrij goed energiebesparend effect en een zeer hoog vermogen om de instabiliteit van de stroom in fabrieken te overwinnen.
*Het systeem bezit de functie van automatische detectie, in staat om uitzonderingsgebruik en schade door ontbrekende bediening te voorkomen.
*De computer kan de versnelling van het kartonsnijden automatisch aanpassen aan de kartonspecificaties en productiesnelheid en automatisch de transmissiesnelheid van het karton volgen om in de pas te blijven.
*De computer kan maximaal 999 bestellingen opslaan en deze automatisch op volgorde of volgens de voorafgaande voorwaarde voltooien. Het scherm toont verschillende soorten productie-informatie.
*Lengte van snijkarton: 500-9999 mm, precisie van snijkarton: ± 1 mm
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 11
RS-stapelaarmachine
Technische parameters
*Bladlengte: 2300 mm
Structurele kenmerken
* Automatisch stapelen en verzamelen van karton; elektrische output horizontaal.
*Verticaal verbonden karton wordt overgebracht via een breedbandband.
*Kartonen worden met een schakelaar naar buiten verplaatst wanneer het aantal vellen of de hoogte aan de vereisten voldoet.
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 12
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 13
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 14
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 15
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 16
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 17
PRYWJ100-1800 3-laag stoomverwarming gegolfde kartonmachine productielijn 18
Vraag 1. Bent u een fabrikant of een handelsonderneming?
A: Ons kantoor in Shanghai doet voornamelijk export.We hebben onze eigen fabriek in Wenzhou, provincie Zhejiang.
Q2.Wat is de machinegarantie?
A: Eén jaar. Na de garantie bieden we nog steeds technische ondersteuning aan de koper tegen lage kosten.
Q3.Wat is de productietijd tijdens het plaatsen van de bestelling?
A: Normaal gesproken ongeveer 10-20 dagen.
Q4.Wat is de levertijd?
A: 15-30 dagen na storting.
Q5.Kan uw bedrijf de verzending voor klanten afhandelen?
A: Ja, geef ons gewoon de zeehaven of containerwerf van bestemming.
Q6.Is de verpakking sterk?
A: Ja. Keurt vochtbestendige en schokbestendige verpakkingen goed die geschikt zijn voor wegtransport over lange afstanden en verschillende soorten weersomstandigheden.Er wordt een volledige set onderhouds- en bedieningshandleidingen meegeleverd.
Vraag 7. Hoe zit het met de installatie en training van de machine?
A:1) Wij bieden gratis training in onze fabriek;2) We kunnen technici (ingenieurs) naar uw fabriek sturen voor installatie en training.U betaalt de retourvlucht en accommodatie, plus elke technicus brengt USD 100/per dag in rekening.
Q8.Heeft u machines op voorraad?
A: Voor het standaardmodel hebben we een grote hoeveelheid op voorraad.Voor een speciaal model hebben we 20-30 dagen nodig om het voor u te produceren.
Q9.Hoe kunt u de kwaliteit van de machines garanderen?
A: Elke machine wordt minimaal 24 uur vóór levering getest om de kwaliteit te garanderen.En tijdens de garantie geven we gratis reserveonderdelen als de machine een probleem heeft.
Vraag 10. Inspecteert u machines of test u ze voordat u ze inpakt?
A: Natuurlijk doen we dat. We hebben een QC-afdeling om de machine te debuggen voordat deze wordt verpakt.Als u specifiek materiaal wilt gebruiken om de test uit te voeren, moet u de kosten van het materiaal betalen.
Q11.Wat is de betalingstermijn?
A: T/T 30% vooraf, het saldo moet vóór levering worden betaald.Wij accepteren ook betaling via West Union of L/C op zicht.
Q12. Accepteert u fabrieksbezoek?
A: Van harte welkom voor uw bezoek.
Vraag 13. Hoeveel jaar bent u actief in de grafische sector?
A: Het bedrijf uit Shanghai sinds 2008, de fabriek bestaat meer dan 25 jaar.
Q14.Hoeveel klanten heeft u?
A: We hebben onze machines aan ongeveer 60 landen verkocht.We hebben agenten in Zuid-Afrika, Marokko en Italië.

label:

Dia 320mm Document kan Makend machinaal bewerken

5pcs/Min Paper Can Making Machine

200mm het Hoogtedocument kan Makend machinaal bewerken

Contactgegevens
Meer Document Verwerkingsmachines
