PRY-1400D Servo Precision High Speed Plaat Snijmachine

Meting van de machine: 12000 * 4000 * 2400 mm Gewicht: 11500 referentiekg
Maximale snelheid: 400 snijpunten/min Spanning: 380V, 25kw, 3fase, 50Hz.
Verwijzingsgewicht van scherp document: 50 ~ 550 g Snijnauwkeurigheid: ± 0,3 mm
Snijlengte: 450 ~ 1650 mm Maximale scrolldiameter: 1800 mm (71) max.
Maximale breedte voor het snijden van papier: 1400 mm Het formaat van het scheuren: blad 2
Maximale snelheid van het snijmeter: 300 m/min Voorschriften voor luchtdrukbronnen: 0.8 Mpa

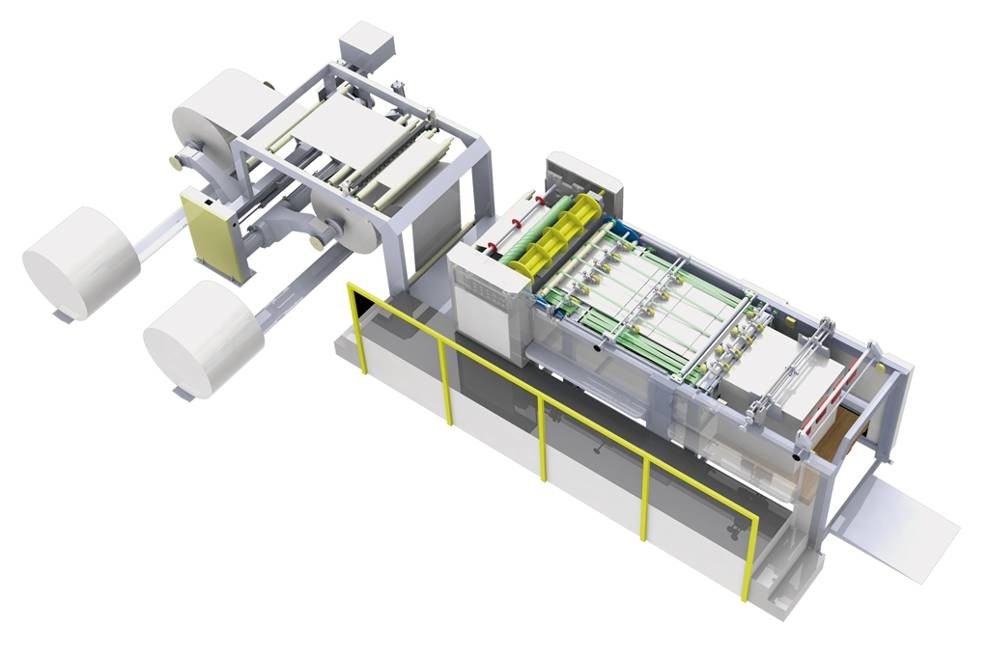

PRY-1400D Servo Precision High Speed Plaat Snijmachine 0
PRY-1400D Servo Precision High Speed Sheet Cutter

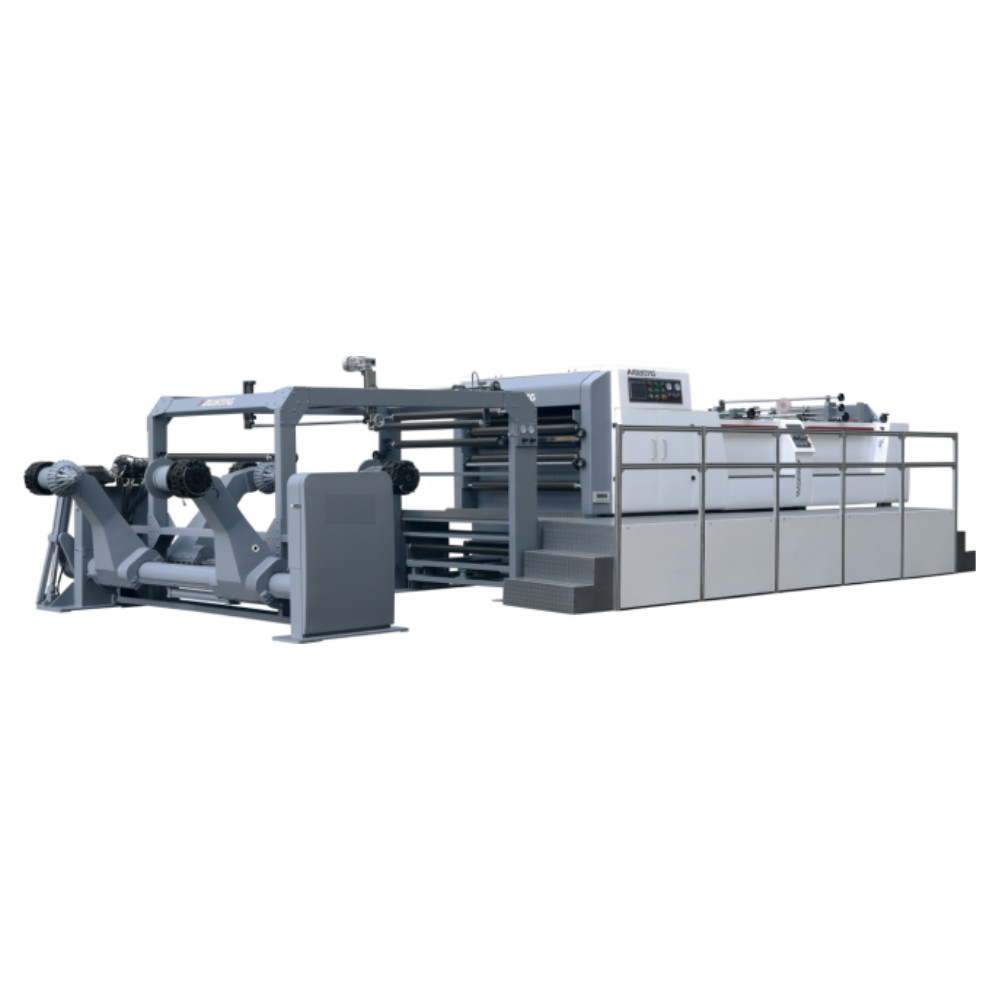

PRY-1400D Servo Precision High Speed Plaat Snijmachine 1
Kenmerken
PRY websnijmachine, gebruik de geavanceerde techniek uit Groot-Brittannië.
De machine wordt aangestuurd door een servomotor.
De snelheid van het snijden van papier is snel en stabiel.
Duitsland precieze beer en snijmes zorgen voor de hoge snijnauwkeurigheid.
Touchscreen computer interface controle, eenvoudige werking, redelijke structuur, anti-muziek stands, om glad papier te garanderen.
Deze machine is de papierverwerkingsmachine die erg populair is in de papier- en drukindustrie en de efficiëntie en het voordeel voor uw bedrijf in grote mate zal verbeteren.
Technische parameters
PRY-1400D High Speed Sheet Cutter
Meting van de machine
12000 * 4000 * 2400 mm
Gewicht
11500 referentiekg
Maximale snelheid
400 snijpunten/min
Spanning
380V, 25kw, 3fase, 50Hz.
Referentiegewicht van het snijpapier
50 ~ 550 g
Snijnauwkeurigheid
± 0,3 mm
Snijlengte
450 ~ 1650 mm
Maximale scrolldiameter
1800 mm (71) max.
Maximale breedte voor het snijden van papier
1400 mm
De vorm van het snijden
2 bladen
Maximale snelheid van het snijmeter
300 m/min
Voorschriften voor luchtdrukbronnen
0.8 Mpa
Maximale belasting van de snijmachine
Papier met één kaart - 500 gm (moet rekening houden met de dichtheid en kwaliteit)
Configuratie
PRY-1400D Servo Precision High Speed Plaat Snijmachine 2PRY-1400D Servo Precision High Speed Plaat Snijmachine 3

Onopgerolde stand

Type:dubbelarmtype voor papierkern 3 ̇6 ̇12 ̇ rollenrek
2 op de achterzijde van de machine geplaatste opwindingspikers die zo zijn ontworpen dat ze rollen van ongeveer 2500 kg kunnen bevatten.De op- en neerbewegingen zijn allemaal hydraulisch en worden rechtstreeks vanaf de console bestuurd door selectoren die de magnetoventielen bedienen.Oliedruk om de papierarm te regelen voor en na het sluiten en verplaatsen en tillen.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 4PRY-1400D Servo Precision High Speed Plaat Snijmachine 5

Snijeenheid

Op het mes werd de Britten met de knipmachine in staat gesteld de belasting en het geluid te verminderen en de levensduur van de knipmachine te verlengen.effectief de trillingen en het lawaai van de hogesnelheidsoperatie verminderen.
Onder het mes: een mesblok met gietijzer, een integraal gegoten gietstuk, een precisiebewerking, een goede stabiliteit.

Elektronische besturing

De achterkant van het mes: gemaakt van een speciaal, nauwkeurig bewerkte staalmes, met een lange levensduur en gemakkelijk verstelbaar lemmet.
PLC om elektronisch systeem te besturen, automatisch en gemakkelijker te bedienen.
De snijlengte, de hoeveelheid en klaar.
Het papier kan direct op het touchscreen worden ingevuld en de werkelijke lengte duidelijk worden aangegeven.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 6PRY-1400D Servo Precision High Speed Plaat Snijmachine 7PRY-1400D Servo Precision High Speed Plaat Snijmachine 8
Het transport- en papierverzamelingssysteem van Jogger
Vervoerssysteem met meerdere fasen: van hoge tot lage snelheid.Eerst het gesneden papier snel scheiden en vervolgens het papier overlappen,vervolgens het papier verzamelen en stapelen.de papierstapel tot een aanzienlijke hoogteDe stapeltabel heeft drie zijden schudden afwerking functie, de zijkant van de motor om het papier, het papier,aan beide zijden door hoogwaardige motor jogger om de amplitude van het papier handmatig aan te passen om de eenvoud en veiligheid van de operatie te verbeteren.
Krullend apparaat
Voor de stabilisatie van de spanning van de rollen wordt het krullende apparaat in de rollen geplaatst voordat het apparaat wordt gesneden om de rollenkrulling of -vouw te elimineren.De rol van papier gaat eerst door (naar de rand van de rol) de componenten in de deconvolution apparaatDe rollen zijn gidsrol.

Het nieuwe anti kromming apparaat---- Volledig automatisch gecontroleerd door PLC

Verwijder effectief de krul van de rol om het papier platter te maken, wat de spanningsstabiliteit van de rol beter bevordert.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 9PRY-1400D Servo Precision High Speed Plaat Snijmachine 10

Het systeem voor het aanpassen van de vierkantheid (Auto Prismatic Adjustment System for Paper)

Pas de vierkantheid van het papier aan, onze ingenieur zal het één keer repareren, en de operator hoeft niet te herstellen.

Snijmes ((Pneumatisch type 3 sets)

Drie sets snijmessen worden gebruikt voor het snijden in het midden.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 11PRY-1400D Servo Precision High Speed Plaat Snijmachine 12

Automatische markeermachine

Met een nauwkeurige telling na het inbrengen van het merkteken, hoeven de gebruikers alleen op de mens-machine-interface in te voeren naar na het aantal papier,kan in overeenstemming met de instellingen om het merken van de hoeveelheid papier.
De belangrijkste machinestructuur(Messenhouder en houder stand)
De hoofdmachinewand, door middel van eindige elementen analyse, mechanische trillingen analyse en optimalisatie van het frame, gebruikt de hoge kwaliteit knoopvormig gietijzer voor de integratie van het ontwerp,en door middel van precisiebewerkingHet resultaat is dat het resonantieverschijnsel tussen de transmissiecomponenten wordt geperfectioneerd, de werking stabieler wordt gemaakt en de levensduur van de lagerelementen wordt verbeterd.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 13
Automatische papierstop
Zorg ervoor dat de sensor het systeem signalen geeft als er bij het vervoerband een papieren prop optreedt, en de machine stopt onmiddellijk om de papieren op te slaan.
Web-gidsysteem
Strikte proceskwaliteitscontrole, servo-besturingssysteem duurzaam, onderhoudsvrij, fijne verwerking, hoge dynamische respons, geen buffering, nauwkeurige positionering, bestuurder limiet digitaal verstelbaar.Het scherm kan automatisch worden ingesteld op stilstand voor automatische werking, waardoor energie kan worden bespaard.Het grote scherm toont in realtime, en de status van het systeem is binnenin duidelijk.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 14PRY-1400D Servo Precision High Speed Plaat Snijmachine 15

Static Eliminating System (Systeem voor statische eliminatie)

De antistatische staaf kan de statische straling van de lakens elimineren.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 16PRY-1400D Servo Precision High Speed Plaat Snijmachine 17

Motorgestuurde ketentyp Layboy

Het is ongeveer 2 ton.

Pneumatisch aangedreven dambord

Door op de knop te drukken, zal de dam-plank opstaan en klaar zijn voor de papieren stapels om te komen.
PRY-1400D Servo Precision High Speed Plaat Snijmachine 18

pneumatische besturingsplaten

2-schermwerking met afstandsbediening
PRY-1400D Servo Precision High Speed Plaat Snijmachine 19PRY-1400D Servo Precision High Speed Plaat Snijmachine 20

Motorrijtuigen

1.AC servomotor & encoder voor kruismes
2.AC-motor en frequentietransformator voor hogesnelheids- en laagsnelheidsconveyor
3.AC-motor voor op- en afstapels van papier
4.AC-motor voor joggers
5.AC-motor voor de ontwrichtingsstand
6.AC-motor voor het verzamelen van afvalrand
PRY-1400D Servo Precision High Speed Plaat Snijmachine 21
PRY-1400D Servo Precision High Speed Plaat Snijmachine 22
PRY-1400D Servo Precision High Speed Plaat Snijmachine 23
PRY-1400D Servo Precision High Speed Plaat Snijmachine 24
PRY-1400D Servo Precision High Speed Plaat Snijmachine 25
PRY-1400D Servo Precision High Speed Plaat Snijmachine 26
PRY-1400D Servo Precision High Speed Plaat Snijmachine 27
PRY-1400D Servo Precision High Speed Plaat Snijmachine 28
