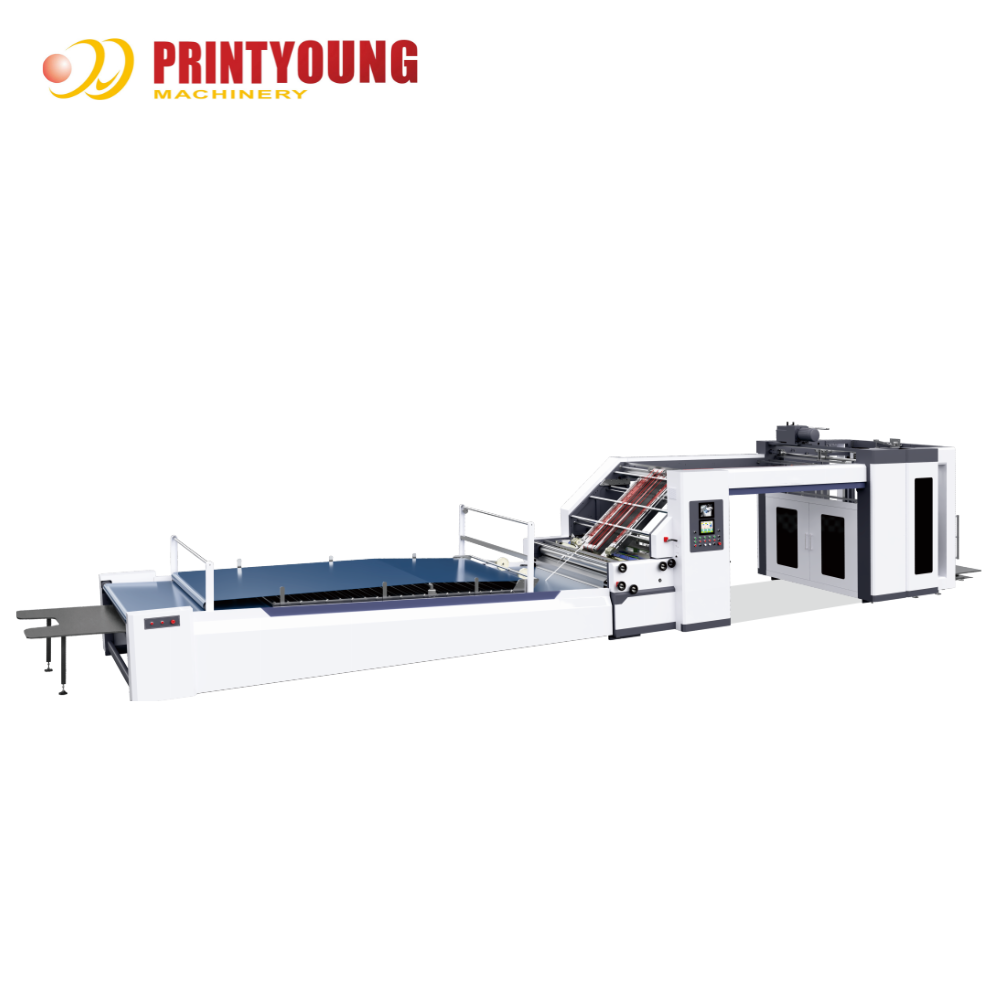

PRY-HG Fluting Laminating Machine

Kenmerken

Deze machine is uitgerust met een bewegingscontrolesysteem en een servo-correctiesysteem, een perfecte combinatie, met behulp van meerdere sets foto-elektrische sensoren aan het einde van het papier voor de relatieve positie, controle van het bovenste papier aan beide zijden van de servo-motor onafhankelijke aandrijfcompensatieactie, nauwkeurige positionering van het bovenste en onderste papier. De servo-laminating machine heeft de voordelen van eenvoudige bediening, alleen de papiermaat hoeft te worden ingevoerd om de machine automatisch aan te passen.

★ Automatische breedteaanpassing voor breedte bij instellen van de velgrootte.
★ Automatische aanpassing van de lijmhoeveelheid en rolldruk.
★ Maximale lineaire snelheid 165m/min.
★ Gietijzeren frame 40mm.
★ Φ165mm jumbo rol voor transmissie zonder lijmspatten.
★ Koppelingsbesturing door de 10 servomotoren voor de gehele machine.
★ Stream feeding voor bovenste vellen.
★ Olievrije lagertechnologie en onderhoudsvrij.
★ Onafhankelijke servo-idle snelheidsaandrijving voor lijmrol.
★ Stappenmotor regelt de formaatinstelling, hoge nauwkeurigheid.

Technische Parameters

PRY-1450HG Fluting Laminating Machine
Model	PRY-1450HG	PRY-1650HG
Max. Velgrootte	1450 * 1450 mm	1650 * 1650 mm
Min. Velgrootte	380 * 350 mm	380 * 350 mm
Dikte Bovenpapier	120 ~ 500 g	120 ~ 500 g
Precisie voor Voor en Achter	± 1 mm	± 1 mm
Gewicht	8500 kg	9000 kg
Max. Snelheid	0 ~ 180 m/min	0 ~ 180 m/min
Luchtverbruik	0,2 m³/min	0,2 m³/min
Afmetingen	15,5 * 2,4 * 2,4 m	15,7 * 2,6 * 2,4 m
Machinevermogen	24 kW	26 kW
Onderpapier	A , B , C , E , F , G Golfpapier Vierlaags golfpapier: AB/BB/BC/EE Kartonpapier boven 300 g/m²

Configuratie

Bovenste veltoevoermechanisme

Uitgerust met een snelle automatische speciale feeder, zowel papierheffen als invoertuit kunnen de hoek naar het papier vrij aanpassen, om ervoor te zorgen dat dik of dun papier snel en soepel kan worden geleverd.

Leading edge feeding voor de onderste toevoer, geschikt voor het verwerken van diverse soorten golfkarton, nuttiger wanneer het golfkarton gebogen is.
(kan geen karton verwerken als dit apparaat is gekozen)

Onderste veltoevoermechanisme (optioneel)

Gebruik geïmporteerd servo-motor elektrisch besturingssysteem, met Japan NITTA zuigband om de zuigkracht om te zetten, kan zowel golfpapier als karton boven 300 g/m² verwerken.

Bovenste papierinvoer

Stream feeding type (overlap), zorgt ervoor dat het papier niet vastloopt tijdens hoge snelheden.

Zijdelingse positionering

Gebruik van zijdelingse ballen voor de positionering van het bovenste vel, waardoor het altijd in één richting passeert, met hoge nauwkeurigheid voor de zijdelingse uitlijning.

Automatisch breedteaanpassingssysteem

Wanneer de papiermaat is ingevoerd, bewegen het onderste papiersysteem, de feeder en de bovenste papiertransportdelen automatisch naar de corresponderende maat.

Automatisch lijm en rolldruk aanpassen

Wanneer de golfhoogte is ingevoerd, bewegen de lijmkloof en de rolkloof automatisch naar de corresponderende positie, en de gegevens kunnen worden opgeslagen. U kunt direct op "uitvoeren" klikken de volgende keer dat u dit product produceert.

Feeder Monitoring

Operators hoeven niet frequent naar de feeder-afdeling te gaan om de werking van de feeder te controleren, wat mankracht bespaart.

Positioneringssysteem

Gebruik van groepen foto-elektrische sensoren voor de voorwaartse relatieve positie van het onderste papier, controle van het bovenste papier aan beide zijden van de servo-motor, onafhankelijke compensatieactie, het bovenste en onderste papier nauwkeurig gelamineerd.

Transmissiegedeelte

Geïmporteerde dubbele tand synchrone riemaandrijving, uitgerust met een spaninrichting om de nauwkeurigheid van de transmissie te garanderen, stabiel, weinig geluid.

Lijmrol

Roestvrijstalen rol, roest nooit, na nauwkeurig slijpen, gegarandeerd de minimale hoeveelheid lijm gelijkmatig aangebracht. De onderste rol wordt gereinigd door een waterrol. De diameter is vergroot tot Φ165mm om een stabiele werking bij hoge snelheid en geen lijmspatten te garanderen.

Elektrisch systeem

Ontworpen in overeenstemming met de Europese CE-vereisten, garandeert machine stabiliteit, hoge efficiëntie en weinig storingen. Gebruik van een combinatie van mens-machine-interface en PLC, toont alle informatie, zoals waarschuwingen, foutdetectie, storingen en bedrijfssnelheid.

Voorstapelgedeelte

Voorstapelen van papier onder de voorwaarde van non-stop, het gestapelde vel kan ook direct met de vorkheftruck worden ingevoerd; verbetert de efficiëntie. Het speciale ontwerp van het voorstapelpapierframe bespaart tijd en moeite.

Detectie van papierdikte

Plaats het papier hier en het scherm toont de dikte. Na het invoeren van deze dikte kunnen de lijm en druk automatisch worden aangepast.

label:

Plaats van herkomst:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Modelnummer:	PRY-1450HG, PRY-1650HG

Min. bestelaantal:	1 set
Prijs:	USD 50000 ~ 55000 Set
Verpakking Details:	Gebruikt vochtbestendige en schokbestendige verpakkingen die geschikt zijn voor wegtransport over la
Levertijd:	45 werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	30 sets per maand

Model:	PRY-1450HG, PRY-1650HG	Max. bladgrootte:	1450 * 1450 mm, 1650 * 1650 mm
Min. bladgrootte:	380 * 350 mm	Hoogste document dikte:	120 ~ 500 g
Nauwkeurigheid voor voor- en achterkant:	± 1 mm	Gewicht:	8500 kg, 9000 kg
maximaal snelheid:	0 ~ 180 m/min	Luchtverbruik:	0,2 m³/min
Markeren:	automatische servofluit lamineringsmachine , een vermogen van meer dan 50 W , PRY-HG lamineermachine met garantie
