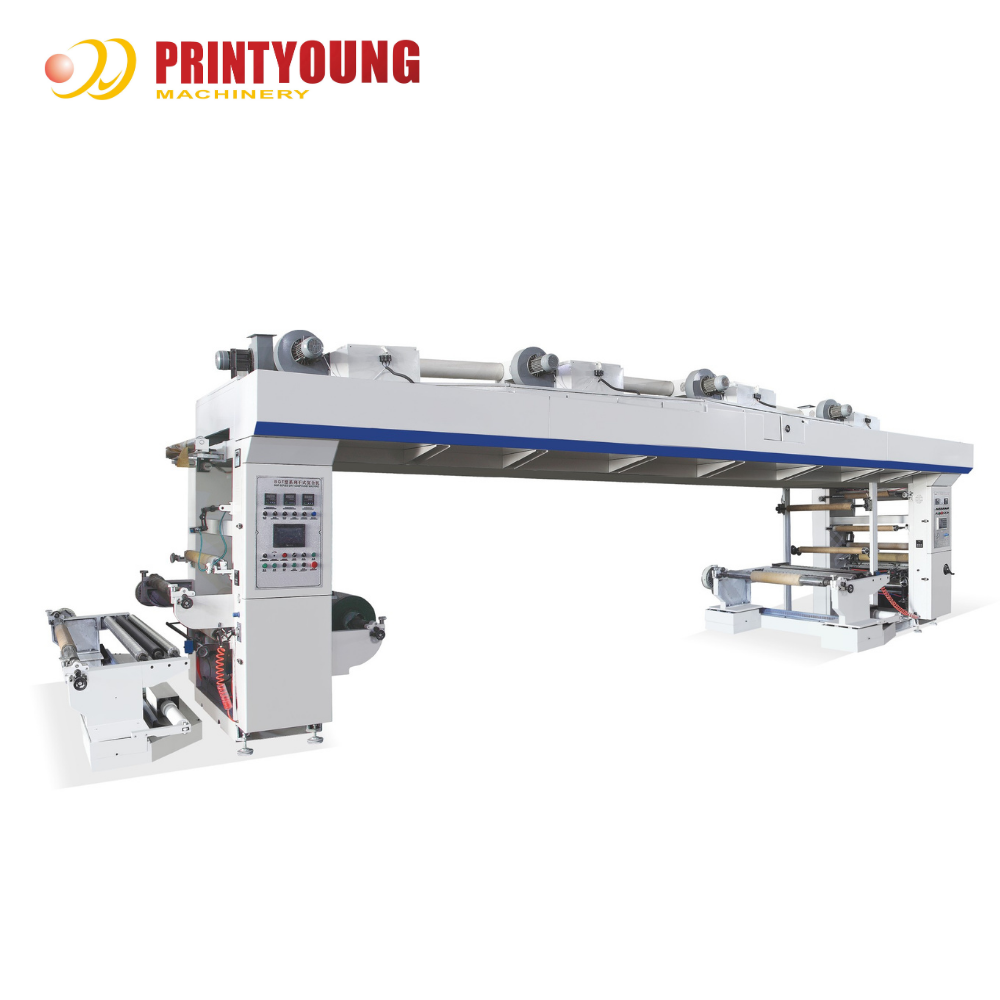

Name: PRY-1300 Automatische elektrische filmlamineermachine met droge methode met PLC-besturing met 3 motoren
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

PRY-1300 Droge Laminatiemachine

Kenmerken

De PRY-1300 energiebesparende droge composietmachine met gemiddelde snelheid integreert elektrische, pneumatische en mechanische componenten. Het maakt gebruik van een driemotorige vectorregelsysteem, waarbij de spanning in de droogsectie wordt geregeld door een gesloten lus systeem met een zwevende rolzwaaiarm. Het is uitgerust met een industriële PLC en een 7-inch kleurentouch centraal bedieningspaneel. De toevoer wordt handmatig geregeld door een magneetpoederrem met constante koppeluitvoer. Het beschikt over uitstekende stijfheid en operationele stabiliteit. De structuur is verfijnd en het uiterlijk is mooi. Het is geschikt voor het composiet van diverse filmmaterialen. Het is uw ideale keuze.

Technische Parameters

Maximale Breedte van het Film Materiaal	1300 mm
Breedte van de Geleidingsrollen	1350 mm
Gecoat Substraat en Composiet Substraat	PET 12-60μm, BOPP 19-60μm, CPP 30-60μm, PE 30-100mm, etc. Rolmateriaal Films
Maximaal Mechanische Snelheid	180 m/min
Maximale Werksnelheid	20 ~ 160 m/min
Maximale Diameter van de Eerste Toevoerrol	Φ 600 mm
Maximale Diameter van de Tweede Toevoerrol	Φ 600 mm
Maximale Diameter van de Ontvangende Rol	Φ 800 mm
As voor Ontvangende en Toevoerrollen	Lucht-expansieve As
Diameter van de Kern van de Ontvangende en Toevoerrollen	Φ3", binnendiameter Φ76mm buitendiameter: Φ92mm
Spanningsbereik	3 ~ 30 kg
Totale Lengte van de Oven	9000 mm (verdeeld in 4 zones)
Maximaal Temperatuur van de Oven	100 ℃
Droogmethode	elektrische verwarming hetelucht drogen
Voeding	3-fase 380V, 50Hz
Elektrische Verwarmingsvermogen	90 kW
Totaal Vermogen	ongeveer 110 kW
Machine Afmetingen	ongeveer 10500 * 3200 * 3200 mm
Machine Gewicht	ongeveer 6T

Configuratie

Eerste Afwikkelsectie

1. Onafhankelijk enkel werkstation afwikkelframe. Foto-elektrische automatische afwijkingscorrectie.
2. Horizontale handmatige verstelbereik van de materiaalrol: ±20 mm
3. Eerste afwikkelspanning: 100 Nm magneetrem
4. Tweede afwikkelspanning: 100 Nm magneetrem
5. Derde afwikkelspanning: 150 Nm magneetpoederrem
6. Spanningsbereik: 3-50 kg

Lijmunit

1. Lijmmethode is kwantitatieve lijm met gaasrol. Aangedreven door een aparte motor.
2. Lijmgaasrol is een gespleten rol met een rolas. Pneumatische topdruksysteem, gemakkelijk te vervangen.
3. Zware schraperinrichting is een luchtgevoede drukkoppeling, horizontaal aangedreven.

De voor-, achter-, boven- en onderposities en hoekposities van de schraper kunnen handmatig worden aangepast.
4. Lijmhopper is gemaakt van roestvrij staal, de bovenste en onderste posities kunnen handmatig worden aangepast.
5. Diameter gaasrol: Φ160 mm, Diameter drukrubberrol: Φ120 mm, Lijmunit gebruikt variabele frequentiemotor YVP132S-4 type, vermogen: 3 kW

Oven Sectie

1. Oven 9 meter. Verdeeld in 4 zones, volledig gesloten dubbelwandige luchtoven.
2. Temperatuur van elke ovenzone wordt automatisch geregeld, temperatuur weergegeven door temperatuurregeling.
3. Elke ovenzone is uitgerust met een apart hetelucht droogsysteem, elke groep elektrische verwarmingselementen (15 kW), om energie te besparen.
4. Opening van de bovenste box van de oven wordt geregeld door een luchtcilinder en is voorzien van een veiligheidssteunstang.
5. Centrale afzuigpijpleiding.
6. De gehele oven is ontworpen met negatieve druk.
7. De oven heeft warmte-isolatie en warmtebehoud maatregelen.
8. Het luchtvolume van de inlaat en uitlaat van de gaasrol in elke ovenzone kan worden aangepast.
9. De geleidingsrol in de oven is de actieve rol en draait met dezelfde snelheid als de hoofdmachine.
10. Er is een ultrasoon automatisch afwijkingscorrectiesysteem na de oven.
11. Parameters:

W-vormige roestvrijstalen elektrische verwarmingsbuis vermogen: 1,2 kW per stuk

DF9-1 type centrifugaalventilator vermogen: 2,2 kW (bijpassende motor Y90L-2 type, 4 sets)

Maximale oventemperatuur: 100 ℃

Aantal blaasmonden: 32 (8 × 4)

Diameter van de geleidingsrol in de oven: Φ70 mm

Composiet Sectie

1. Composietrol is de actieve rol, aangedreven door 1 hoofdmotor, de lineaire snelheid van het oppervlak van de composietrol wordt gesynchroniseerd geregeld met de lineaire snelheid van de lijmgaasrol.
2. Composiet drukrol wordt geregeld door dubbele pneumatische cilinders voor het openen en sluiten. Druk kan worden aangepast.
3. Composietrol wordt verwarmd door geleidende olie, de warmte wordt overgedragen naar het oppervlak van de composietrol via de circulatie van geleidende olie, waardoor de temperatuur van het oppervlak van de composietrol uniform is in de gehele breedterichting, wat bijdraagt aan het waarborgen van de kwaliteit van het composietproduct.
4. Composiet verwarmingsdrum en drukrolmechanisme: De verwarming gebeurt via de composiet verwarmingsdrum. Het rubberlaagmateriaal van de composiet drukrol is hittebestendig siliconenrubber, hardheid Shore A 80-85°. De maximale temperatuur van het oppervlak van de composietrol is 80 ℃, de maximale druk is 500 kg.
5. Oppervlaktetemperatuur van de composietrol (composiet temperatuur) wordt automatisch geregeld door constante temperatuur.
6. Parameters:

Diameter composiet stalen rol: Φ320 mm.

Diameter drukrubberrol: Φ160 mm.

Het rubberlaagmateriaal van de composiet drukrol is hittebestendig terpolymeer rubber, hardheid Shore A 80-85°

hoofdmotor is YVP132M-4 variabele frequentiemotor, vermogen: 5,5 kW.

Wikkel Sectie

1. Ontvangend materiaal enkel werkstation.
2. Afwikkelas aangedreven door een aparte frequentieomvormermotor.
3. Constante druk luchtgedempte zwaairol en roterend encoder spanningsdetectiesysteem.
4. Materiaalas gebruikt Φ3" expansieve as.
5. Ontvangende spanning gesloten lus automatische regeling.
6. Materiaalrol persrolinrichting geregeld door luchtcilinder.
7. Parameters:

Wikkel servo motor. Vermogen: 7,5 kW

horizontale handmatige verstelbereik van de materiaalrol: ±20 mm

spanningsbereik: 3-30 kg.

label:

Plaats van herkomst:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Modelnummer:	PRY-1300

Min. bestelaantal:	1 set
Prijs:	USD 32000 Set
Verpakking Details:	Gebruikt vochtbestendige en schokbestendige verpakkingen die geschikt zijn voor wegtransport over la
Levertijd:	60 werkdagen
Betalingscondities:	L/C, T/T
Levering vermogen:	10 sets per maand

Maximale breedte van het filmmateriaal:	1300 mm	Breedte van de geleiderollen:	1350 MM.
Maximum Mechanische Snelheid:	180 m/min	Maximale werksnelheid:	20 ~ 160 m/min
Spanningsbereik:	3 ~ 30kg	Totale lengte van de oven:	9000mm (verdeeld in 4 zones)
Maximale temperatuur van de oven:	100 ℃	Droogmethode:	Elektrische verwarming Heteluchtdroging
Voeding:	3-fasig 380V,50Hz	Elektrisch verwarmingsvermogen:	90 kW
Markeren:	automatische elektrische filmlamineermachine , PLC-besturingsfilmlamineermachine , filmlamineermachine met een hoge productiviteit
