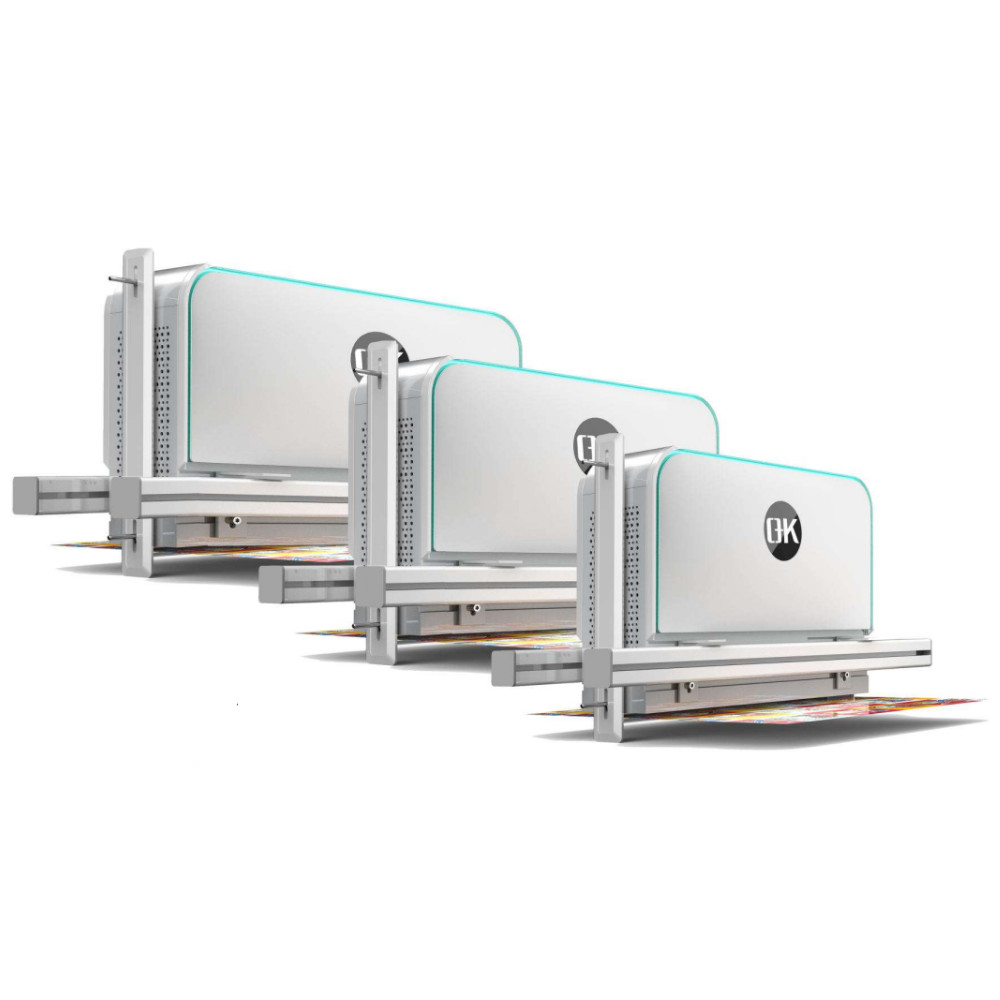

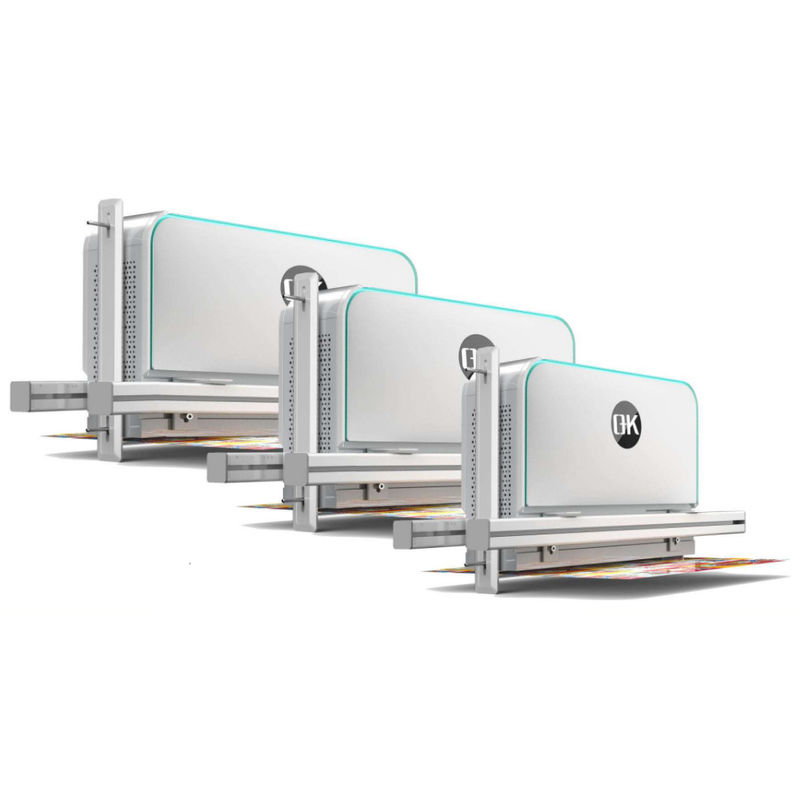

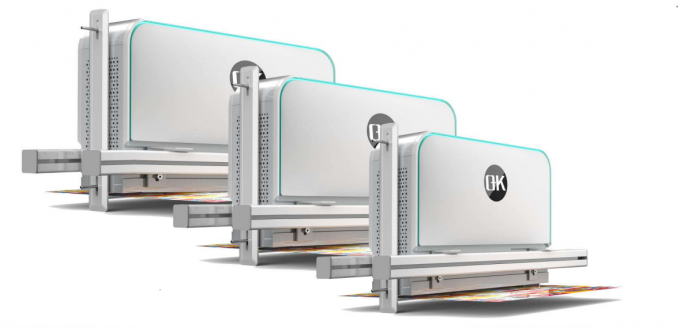

Name: OK-4000 visueel online-inspectiesysteem
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: OK-4000
Price: 10000 USD
Availability: InStock

OK-4000 visueel online-inspectiesysteem

Kenmerken

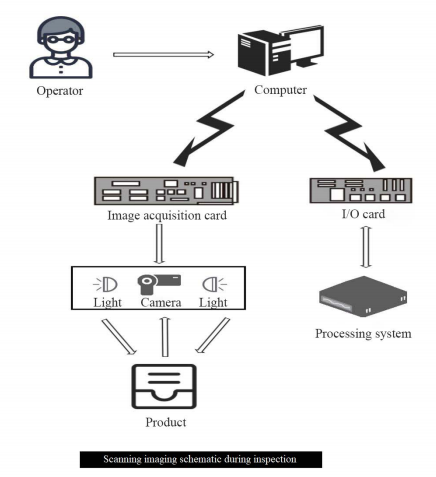

Het visuele online-inspectiesysteem is een snel kwaliteitsinspectiesysteem voor defecten op het drukoppervlak. Het is gebaseerd op machine vision-technologie om 100% inspectie van producten te bereiken.Het principe is om met behulp van een snelle lijnscancamera het geïnspecteerde object te scannen om een beeld van het afgedrukte oppervlak van het product te verkrijgen.De gegevens worden door de beeldverwerker omgezet in tweedimensionale kleurgegevens en naar de industriële computer gestuurd voor realtime verwerking.de afbeelding wordt rechtstreeks weergegeven op de man-machine-interface voor de gebruikerAan de andere kant wordt de verwerker gebruikt om de verzamelde afbeelding te identificeren en te analyseren en vervolgens het resultaat te uploaden naar het controlesysteem, zodat het kwaliteitsinspectiepersoneel het kan verwerken.

Het invoeren van een 100%-defectinspectiesysteem,van full-frame-observatie tot gebrek aan standaarddetectie + afvalontladingsdetectie,tot hoogprecieze full-frame-detectie + workflow-systeem.Met behulp van modulair ontwerpDe klanten kunnen alle vereisten van een reeks systemen realiseren door middel van optionele modules.Het systeem maakt gebruik van een speciale lichtbron om het contrast tussen het transparante etiket en het papier te verbeteren.Het systeem kan de detectie voltooien, ongeacht of het back-uppapier transparant of niet-transparant of zelfs wit is.Het kan de detectie van bijna alle transparante etiketten voor gebrek aan standaard en vuil afval realiserenVoor lege etiketten heeft het systeem een absoluut voordeel. Het systeem kan vrij wisselen tussen gewone lichtbron en contourlichtbron.
Beeldverwervingssnelheid: 30 beelden per seconde, real-time detectie van volledige beelden.
Maximale inspectiesnelheid:150m/min-500m/min (keuze afhankelijk van het systeemmodel).
Maximale inspectiebreedte:180 mm-1100 mm (keuze afhankelijk van het systeemmodel).

100% full-frame-waarneming:De bootinstellingen en het gehele productieproces worden gedekt;
HD-beeldkwaliteit:gebaseerd op een camera met hoge resolutie;
Beeldstabilisatie:Met behulp van realtimebeelden worden de beelden automatisch gesynchroniseerd en worden ze niet beïnvloed door de vertraging van de automatische detectie met transparante labels;
Het is niet schadelijk voor de gezondheid van de gebruikers en vermindert de vermoeidheid: door het gebruik van LED-lichtbronnen in plaats van strobo's wordt het licht zachter en uniformer;
Een snelle en gemakkelijke taakinstelling;
Betrouwbare en stabiele werking.

Technische parameters

OK-4000 visueel online-inspectiesysteem
Horizontale resolutie	0.15 mm
Verticale resolutie	0.15 mm
Detectiebreedte	10 mm ~ 1500 mm
Topsnelheid	450 m/min
Precieze detectie van puntdefecten	Defectoppervlak > 0,2 mm^2
Precisie van streepdetectie	Defect gebied > 0,1 * 5 mm
Genauigheid van de registratiedetectie	Horizontaal > 0,15 mm, verticaal > 0,25 mm

Opmerking:De verticale detectie-resolutie hangt af van de maximale detectie-snelheid en de minimale verticale resolutie kan 0,05 mm bereiken.De maximale ontwerpsnelheid van 450/min verwijst naar de maximale snelheid die kan worden bereikt bij een resolutie van 0.15mm.

Configuratie

Posten	Samenstelling
Inspectie-software	Visuele online inspectiesysteem

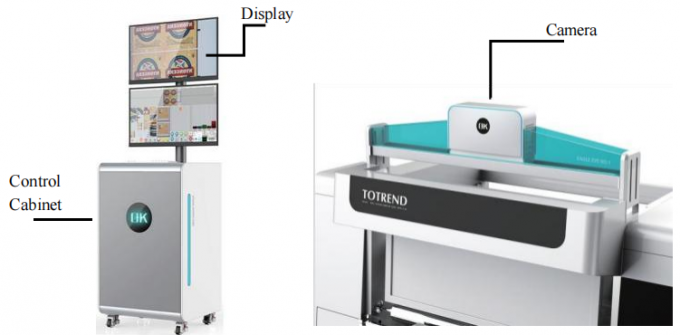

Kernhardware	• CMOS-camera met hoge snelheid/resolutie •High-speed beeldverwervingskaart •Hoogresolutiecodeerder •Lens met hoge resolutie •LED-helder lichtbron (met voeding) •Highspeed industriële computers (inclusief CPU,geheugen, ingebouwde hardware,display,toetsenbord en muis)
Accessoires	•Bedieningskast (inclusief ingebouwde luchtschakelaar, schakelvoeding, SSR, relais en koelventilator, enz.) •Alarmlamp en beller •Verscherming van de camera en koelventilator •Beschermingskabel (camera-kabel, stroomkabel) en stekker/dicht

De volledige set OK4000-4K/8K bevat onderstaande onderdelen

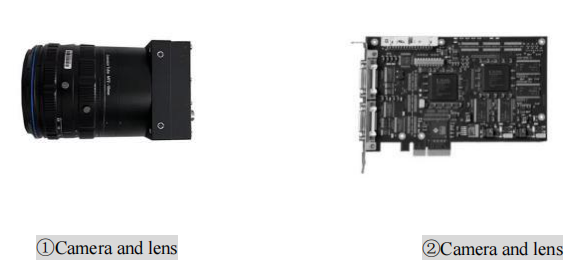

1.Line scan camera--OK 8000 ((4/8K resolutie)
2. Capture card--OR-X4C0-XPD00
3.Lens (inclusief aansluitring, adapterring, enz.)-- Apo-Componon 2.8/40
4- Camera data kabel--MVC-1-1-7M.
5. Dome lichtbron
6Adapter voor lichtbron (inclusief gegevenskabel, voedingskabel)
7.encoder--R58S10-9C10M5-24L-5000
8.Plugband ((220V)
9.Knop (metalen)
10.Display ((inclusief kabels-243V5QSB)
11. Keyboard ((K120 USB)
12. Muis ((M170 draad)
13- Stroomkabels.
14.Power Switch--NES-100-24
15. Alarmlamp ((24V)
16.Controlbox--TF-A610H-B250MD3V-8700K-16G+128G

- OK4000 lijnscancamera voor drukinspectie
De industriële computer gebruikt een 64-bits achtkernprocessor, die sneller is
¢ Gebruik van een niet-vervormende lens met hoge resolutie
¢Aanpassen van een geïntegreerd lichtbronontwerp,gemakkelijk te installeren
Geïmporteerde dubbelkanaals snelle kaart

Voordelen van het visuele online-inspectiesysteem

1.In plaats van handmatige kwaliteitscontrole,grote verbetering van de productie-efficiëntie;
2Het detectiesysteem heeft een sterke verwerkingscapaciteit, waardoor de druksnelheid en de detectie nauwkeurigheid worden verbeterd.
3.Op grote schaal toepasbaar op voedselverpakkingen, medicijnverpakkingen, behang, sigarettenetiketten, aluminiumfolie en andere gebieden;
4.Let op de belangrijkste gebreken, zoals mesdraad, overdruk, buizen, vreemde stoffen, gaten, inkttrekken, vlekken en rimpels op het drukoppervlak;
5.Vriendelijke gebruikersinterface en rijke productfuncties, die gemakkelijk te gebruiken en te beheren zijn;
6.De kwaliteit van de producten wordt verbeterd, waardoor de productiekosten voor de ondernemingen worden verlaagd.

label:

Place of Origin:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Prijs:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
