Name: GKM-212 Automatische enkelkleurige kartondrukmachine
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: GKM-212
Price: 11500 USD
Availability: InStock

GKM-212 Automatische Druk- en Sleufmachine

Kenmerken

Dit product kan meerdere processen in één keer voltooien, zoals bedrukken, rillen, snijden en sleuven van karton. Frequentieomzetting van de host, fase-aanpassing via digitaal display en elektrische aanpassing; De transmissietandwielen gebruiken stalen tanden schaven; Het hoofdaandrijftandwiel en de transmissieas gebruiken een spanningsvrije sleutelverbinding, wat de virtuele positie vergroot, de slijtage van het midden elimineert en de lange levensduur van de drukmachine met hoge afdrukprecisie behoudt; De hele machine maakt gebruik van elektrisch openen en sluiten, pneumatisch vergrendelen en een strakke combinatie van één machine, zonder verkeerde uitlijning tijdens het afdrukken; Deze machine heeft de kenmerken van nauwkeurige kleuraanpassing, prachtige afdrukpatronen, eenvoudig gebruik en onderhoud, en een hoge mate van automatisering.

Technische parameters

GKM-212 Automatische Druk- en Sleufmachine
Min. Voedingsformaat	170 * 420 mm
Max. Voedingsformaat	530 * 1200 mm
Skip Voedingsformaat	600 * 1200 mm
Drukplaatdikte	4,0 mm
Toepasselijke kartondikte	1,2 ~ 12 mm
Max. Printerformaat	530 * 1100 mm
Max. Machinesnelheid	180 vellen/min
Economische snelheid	120 ~ 150 vellen/min
Kleurnauwkeurigheid	± 1,0 mm
Sleufnauwkeurigheid	± 1,0 mm

Configuratie

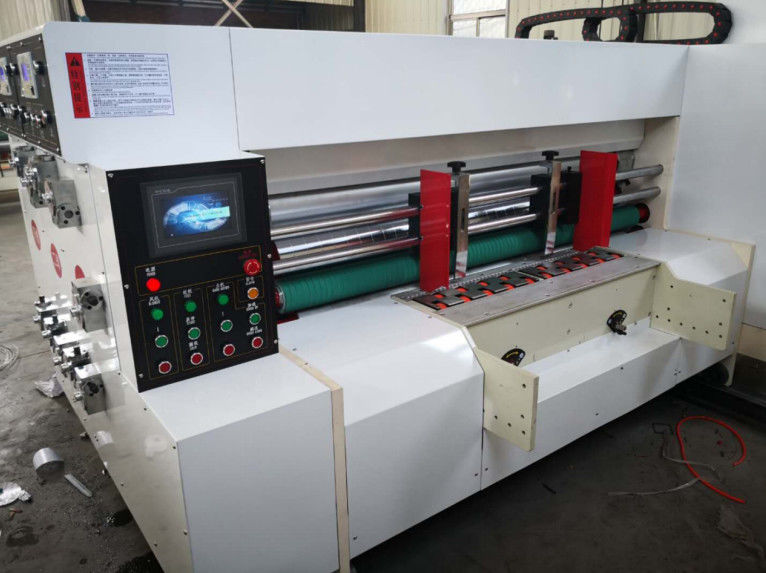

1. Voedingseenheid

Machine Scheidingsapparaat

1. De koppeling van de elektrische besturingsmachine is uitgerust met een alarmbel, die continu rinkelt tijdens het gebruik om de veiligheid van de operators te waarborgen.
2. Pneumatisch vergrendelingsapparaat.
3. Wanneer het motorstartbeveiligingsapparaat van de hoofdmotor niet is vergrendeld, kan de hoofdmotor niet werken.

Voorrandrolpapierinvoersysteem

Zuigondersteunde papierinvoer, ventilator 4,0 kW, kan de luchtvolume aanpassen aan verschillende buigomstandigheden van het karton om een soepele papiertoevoer te garanderen.

Voedingsrol

1. De buitendiameter van de papierinvoerrol aan de bovenkant is φ 104 mm, gemaakt van naadloze stalen buis, omwikkeld met slijtvast rubber en gebalanceerd.
2. De buitendiameter van de papierinvoerrol is 104 mm en is voorzien van harde chroomplating.
3. Pas handmatig de spleetwijzer van de papierinvoerstaaf aan, met een instelbereik van 1,2-12 mm.

2. Drukeenheid

Drukrol

1. De buitendiameter is 220 mm (inclusief de buitendiameter van de plaat).
2. Oppervlakteslijpen en harde chroomplating op 2 stalen buizen.
3. Voer een balanscorrectie uit en zorg voor een soepele werking.

Drukdrukwals

1. De buitendiameter is 136 mm en de wanddikte is 14 mm.
2. Slijp het oppervlak van de stalen buis en bekleed het met hard chroom.
3. Voer een balanscorrectie uit om een soepele werking te garanderen.
4. Pas handmatig de spleetwijzer van de persrol aan, met een instelbereik van 1,2-12 mm.

Voeding Boven/Onder Rol

1. Bovenste rol: dikwandige stalen buis met een buitendiameter van 71 mm, uitgerust met twee ringen met een buitendiameter van 104 mm.
2. Onderste rol: dikwandige stalen buis met een buitendiameter van φ104 mm, oppervlak gepolijst en bekleed met hard chroom.
3. Pas handmatig de spleetwijzer van de papierinvoerstaaf aan, met een instelbereik van 1,2-12 mm.

Stalen Anilox-rol

1. De buitendiameter is 136 mm en de wanddikte is 22 mm. Het wordt geproduceerd in Dalian.
2. Slijp het oppervlak van de stalen buis, druk het maaspatroon en bedek het met hard chroom.
3. Voer een balanscorrectie uit om een soepele werking te garanderen.
4. De maasgrootte is 220 mesh, 250 mesh, enz.
5. Anilox-rol met wigtype vrijloopkoppeling, handig en snel voor het mengen en wassen van inkt.

Rubberen rol

1. De buitendiameter is φ 128±0,02 mm, afkomstig uit Jizhou.
2. Wikkel slijtvast rubber om het oppervlak van de stalen buis en voer een balanscorrectie uit.
3. Rubber met hoge speciale slijping en een goed inktoverdrachtseffect.

Fase-aanpassingsmechanisme

1. Planetaire tandwielstructuur.
2. Pas handmatig de zijdelingse positie aan tot een afstand van ±5 mm.

Inktcyclus

1. Pneumatische membraanpomp, stabiele inkttoevoer, eenvoudige bediening en onderhoud.
2. Inktfilterscherm, filter onzuiverheden, inktseparatie.

Drukfasebevestiging

1. Pneumatisch automatisch remapparaat.
2. Wanneer de machine wordt gescheiden of de fase wordt aangepast, beperkt het remmechanisme de rotatie van de machine en behoudt het het vaste punt van de oorspronkelijke tandwielpositie.

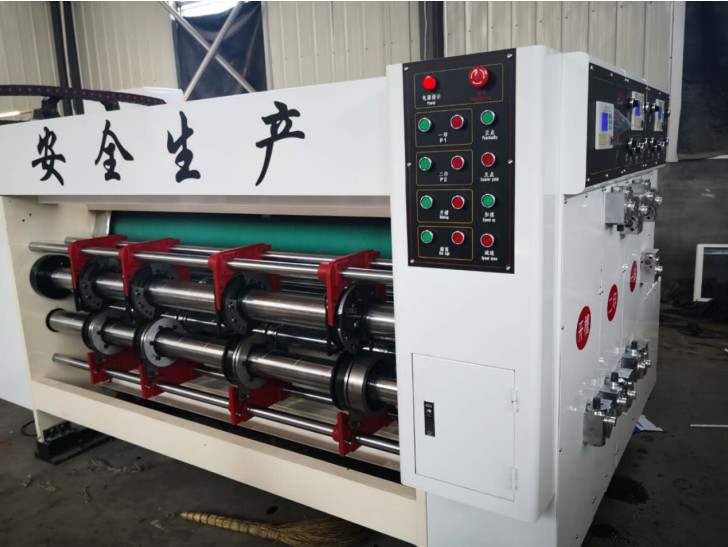

3. Sleufeenheid

Bedieningscontrole

1. De papierspleet maakt gebruik van een handmatig verstelbaar snelspleet fijn afstel zelfvergrendelend apparaat.
2. Uitgerust met een noodstopapparaat om de veiligheid te waarborgen.

Handmatige bedieningscontrole

Handmatige horizontale beweging met vier messen, elektrische kastenhoogteverstelling.

Rilrol

1. De bovenste en onderste assen hebben een diameter van 60 mm en zijn uitgerust met vier sets drukwalsen.
2. Synchroniseer handmatig de positie van het draadperswiel en de sleufsnijkop in de axiale richting.

Sleufmes/Sleufhouder

1. Een hoogwaardige gelegeerd stalen warmtebehandelde getande sleufmachine met een sleufmesdikte van 5 mm, vervaardigd door een professionele fabrikant om de kwaliteit te waarborgen.
2. De diameter van de bovenste as is 99 mm, met oppervlakteslijpen, harde chroomplating en soepele beweging.

Met: Vier bovenste messchijven.
3. De diameter van de onderste as is 99 mm, het oppervlak is gepolijst, bekleed met hard chroom en beweegt soepel.

Met: vier onderste messchijven
4. De sleufsnijkop wordt ook handmatig gesynchroniseerd met de positie van het draadperswiel in de axiale richting.
5. Het sleufmes kan worden verplaatst, geschikt voor het produceren van grootschalige dozen met dubbele stukken.
6. Gebruik van een uniek spaanafvoerapparaat om de kosten te verlagen en een lange levensduur te hebben.

Ponsapparaat

Kan kiezen.

label:

Place of Origin:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Model Number:	GKM-212

Minimum Order Quantity:	1 Set
Prijs:	US 11500 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Min. Feeder Size:	170 * 420 mm	Max. Feeder Size:	530 * 1200 mm
Skip Feeder Size:	600 * 1200 mm	Printing Plate Thickness:	4.0 mm
Applicable Cardboard Thickness:	1.2 ~ 12 mm	Max. Printer Size:	530 * 1100 mm
Max. Machine Speed:	180 sheets/min	Economy Speed:	120 ~ 150 sheets/min
Color Accuracy:	± 1.0 mm	Slotter Accuracy:	± 1.0 mm
