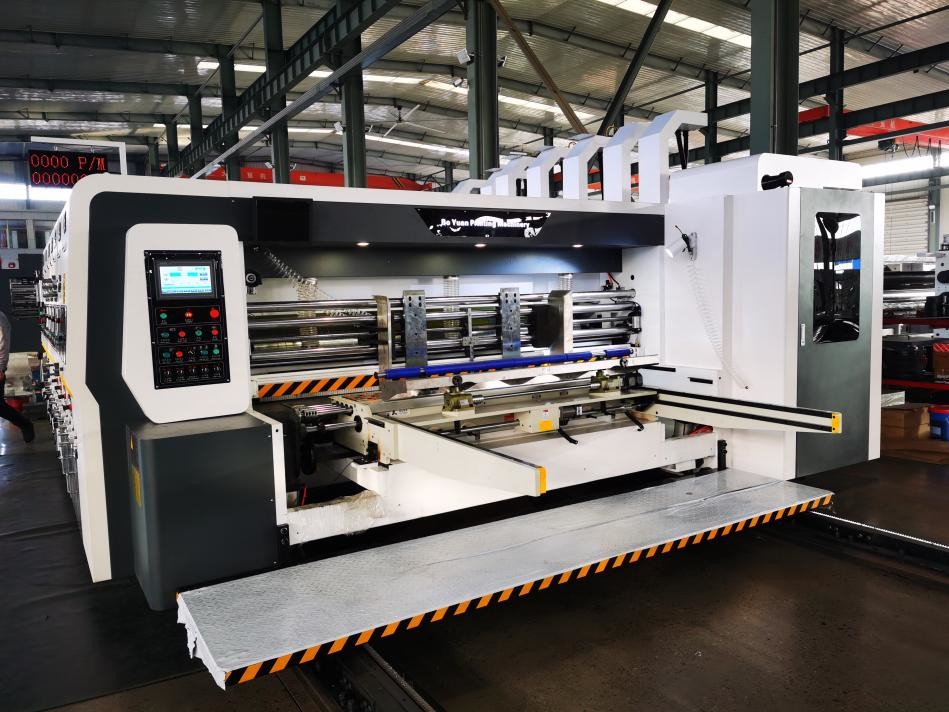

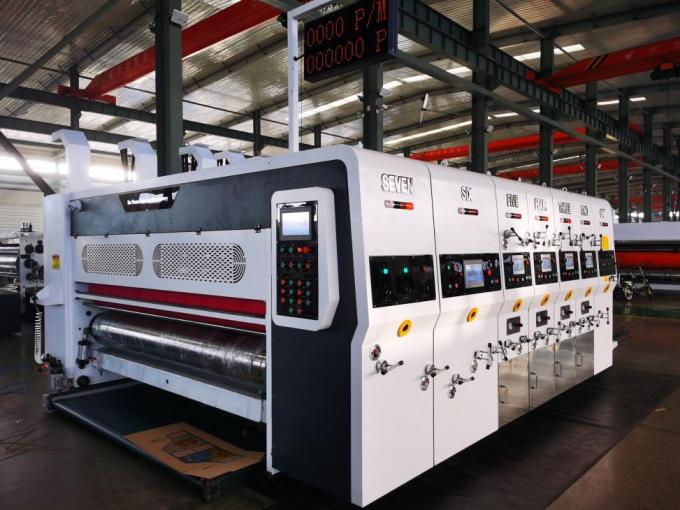

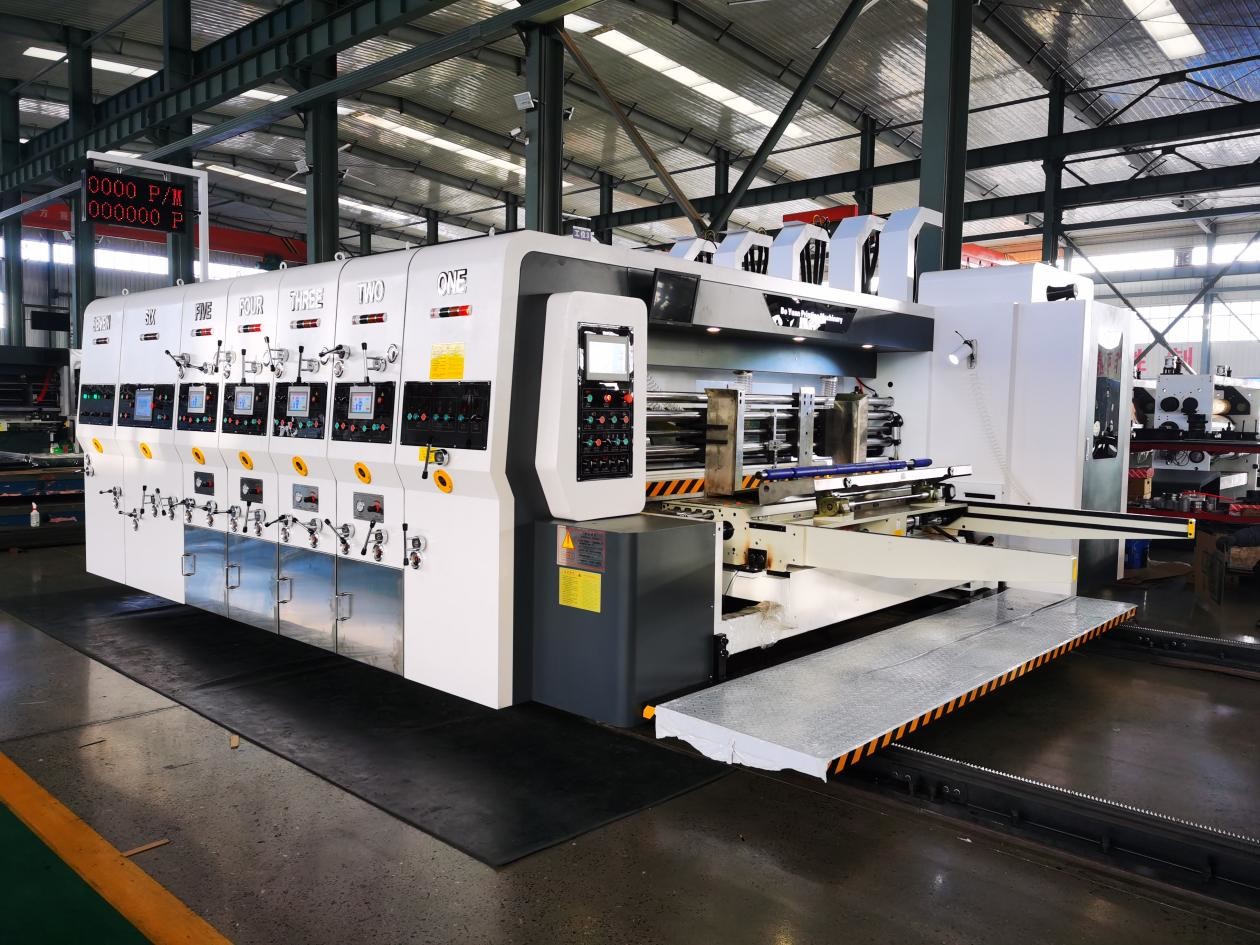

Name: Pry-D1224 Hoge snelheid Volledige automatische 4 kleuren Flexo afdrukken Slot Slot Die snijstapelmachine
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-D1224
Price: 120000 USD
Availability: InStock

PRY-D1224 Flexoprinting Slotting Die-cutting Machine

Technische parameters

PRY-D1224 Flexoprinting Slotting Die-cutting Machine
Model	PRY-D1224
Binnenbreedte	2400 mm
Ontwerpsnelheid	230 stuks/min
Werksnelheid	120 ~ 180 stuks/min
Maximale voedingsgrootte	1200 * 2100 mm
Maximale afdrukgrootte	1200 * 1900 mm
Min Voedingsgrootte	400 * 700 mm
Papierplaatdikte	2 ~ 11 mm
Topprecisie	≤ ± 0,5 mm
Precieze slijppers	≤ ± 1,5 mm

Configuratie

I.Voedingseenheid

Afsplitsing en combinatie van de machine
Het scheiden en combineren van de machine en het platform ondergaan een elektrische besturing met een alarm dat tijdens het draaien opeenvolgend afgaat om de veiligheid van de werknemer te waarborgen;
transmissieas met wrijvingskoppeling om schade aan de machine te voorkomen als gevolg van een fout in de werking;
Pneumatische gecoördineerde besturing; beschermende installatie voor de hoofdmotor.
Leading Edge voedingssysteem
Luchtstroom helpt bij het voeden;

Het luchtvolume kan worden aangepast volgens de verschillende omstandigheden van het buigpapier om een soepele voeding te garanderen; ((klep om het luchtvolume te regelen)
De posities van de zijkant- en de achterkant van de bufferbox worden door elektrische (numerieke) bediening met handmatige aanpassing van het voorste bufferinterval ingesteld.Pneumatische klapapparaat is geïnstalleerd een van de zijkant buffers;
Voeding teller, instellen en tonen van de hoeveelheid papier.
De stofverwijderingsinstallatie
Een stofadsorptie-installatie met een borstel aan de uitlaat om de onzuiverheden op het papieroppervlak in grote mate te verwijderen om de drukkwaliteit te verbeteren.
Voederroller
De diameter van de bovenste voedingsrol is 86 mm met drie voedingsringen,geplatteerd met stijf chroom en gemalen oppervlak;
De diameter van de rol is 155 mm, de naadloze stalen buis is bekleed met chroom en het oppervlak is geslepen.
Het voedingsrolinterval wordt met handbediening ingesteld.
Automatische nulstelling
Automatische nulstelling tussen de voedings-, druk- en slotteenheden;
Gemiddeld gebruikt karton een automatische nulmachine.Na twee pogingen kan het karton op de juiste plaats worden ingesteld om het papierverspilling te verminderen.

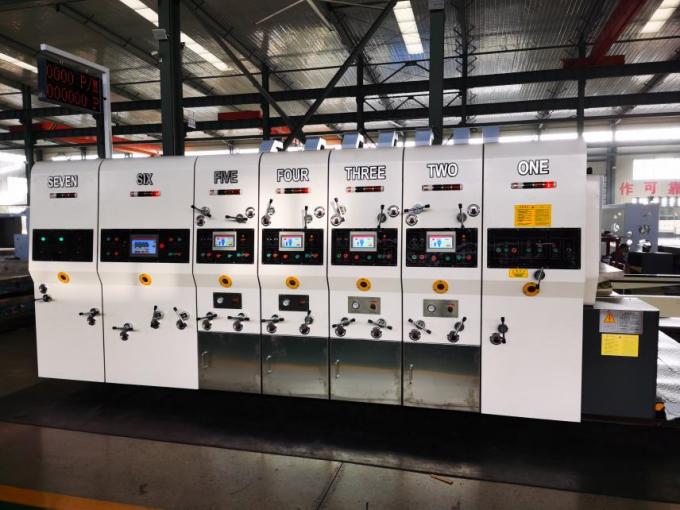

II.Drukruimte (4 delen)

Drukrol
De buitendiameter is ¢400 mm;
de stalen buizen zijn bekleed met stijf chroom en een geslepen oppervlak;
met een vermogen van meer dan 50 W;
met een vermogen van meer dan 50 W;
Volledige planken en hangplankengroef;
Voor het printvormen van het laden en lossen,elektrisch besturen van CW/CCW rollen met voetschakelaar;
De horizontale beweging wordt geregeld door elektrische numerieke aanpassing van 10 mm.
Drukkersrol
De buitendiameter is ¢188 mm,gemaakt van met stevige chroom beklede stalen buizen en een geslepen oppervlak.
met een vermogen van meer dan 50 W;
Interval tussen printerrol en drukrol, met handmatige bediening.
Voederroller
Bovenrol:dikke stalen buis met een buitendiameter van ¢86 mm, voorzien van drie voedingsringen;
Down Roller:dikke stalen buis met een buitendiameter van ¢156 mm,geplatteerd met stijf chroom en geslepen oppervlak;
Het voedingsrolinterval wordt door handmatige (of elektrische) bediening geregeld.

Keramische aniloxroller (4e groep)

Hoogwaardig, met een dikke wand, naadloos stalen buisoppervlak bedekt met keramische slijpwerk, aniloxlasergravering;
Met balanscorrectie behandeld,rundt gestaag en soepel;
Printing ceramische rolnet type zes openhoek type,niet gemakkelijk te plakken,gemakkelijk te onderhouden.Ceramische rolnetlijn 650-700;
Keramische rollen meer dan stalen rollen, uitstekend, slijtvast, lange levensduur.
automatische heftoestel van het luchtdruktype voor kartonnen voedingssysteem;
De rol van de wig type overloop koppeling, inkt, inkt was zeer handig.

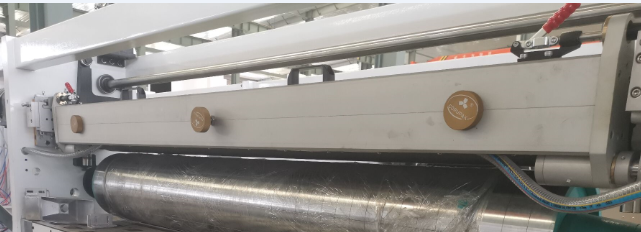

Gesloten Doctor Blade Auto Ink System (4e groep)

Het gebruik van pneumatische pompkracht in de holte van het dokterblad direct herstel,om snel herstel te bereiken,zodat efficiëntere reiniging;
Unieke installatie van het dokterlem, vervangingslem handig, nauwkeurige plaatsing, om het beste inkt-effect van het lem te behouden;
Pneumatische positionering, medisch mes, automatische compensatie van slijtage;
Polymer, blade swap, keuze van de klant;
Mechanische klemtype is handiger voor het plaatsen, ontmantelen en vervangen van het lemmet;
Het gebruik van dubbele blokken inkt, zodat de inkt niet lekt om mogelijk te worden, weg van het lekken van inkt problemen.

Faseaanpassingsstructuur
Planetaire toerustingstructuur;
De drukfase gebruikt PLC, touchscreen-besturing en elektrische numerieke omvormerinstelling van 360°; (het draaien en stoppen kan worden aangepast)
Automatische herpositionering na het wassen van de printplaat tijdens de printproces.
Circulatie van waterinkt
Pneumatische diafragmapomp zorgt voor een stabiele inktvoorziening en een eenvoudige bediening en onderhoud;
Oliefilter kan onzuiverheden filteren.
Vermogen voor het vaststellen van de drukfase
de cilinderremconstructie;
Tijdens het scheiden en combineren van de machine of de aanpassingsfase beperkt de remconstructie de werking van de machine om de versnellingspositie onveranderd te houden.

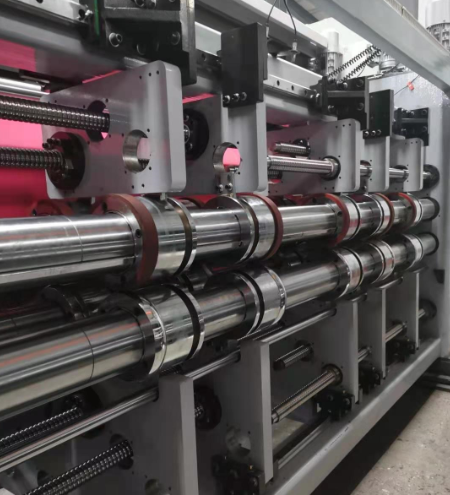

III.Sloting-eenheid

Gecruiste apparaat
Gekleurde rol met een stijf chroom en een geslepen oppervlak, met een stabiele beweging;
met een gewicht van niet meer dan 10 kg
De schroefrolintervalwiel wordt handmatig (PLC) ingesteld in een instelbaar bereik van 0 tot 12 mm.
Horizontale aanpassingsstructuur van de slijpmeshouder
een diameter van de as geplatteerd met stijf chroom en een geslepen oppervlak met een stabiele beweging;
De breedte van de sloot bereikt 14 mm.
Een legeringsstaal knipmes dat na warmtebehandeling in een tandwielvorm is geslepen, heeft een uitstekende stijfheid en taaiheid.
Een dubbellemmet knipmes van legeringsstaal kan na warmtebehandeling met een scherpe rand een hoge precisie bereiken;
Met een boogvormig knipmes is de kartonnen slot netjes en mooi.
De horizontale bewegende positie van het knieschijf en de rollen is onder controle van de PLC.
8 Structuur van schroeven om de horizontale beweging nauwkeurig te waarborgen.
Structuur van de aanpassing van de splitsingsfase
Planetaire toerustingstructuur;
De afsluitingsfase heeft PLC, touchscreen-besturing en elektrische numerieke aanpassing van 360°; (het draaien en stoppen kan worden aangepast)
Operationeel besturingsschakelaar
Het besturingspaneel is uitgerust met een 10-inch touchscreen, waarmee de voedings-, druk- en slottingseenheden met een gemakkelijke bediening kunnen worden bediend.

IV.Snijmachine voor de matrijzen (kan een slot aanhanger selecteren)

Deeltjes en delen daarvan
met een breedte van niet meer dan 50 mm,
met een vermogen van meer dan 50 W;
Het vaste schroefinterval op de matrassnijder bedraagt 100 mm.
De geschikte matrassnijdhoogte is 25,4 mm.

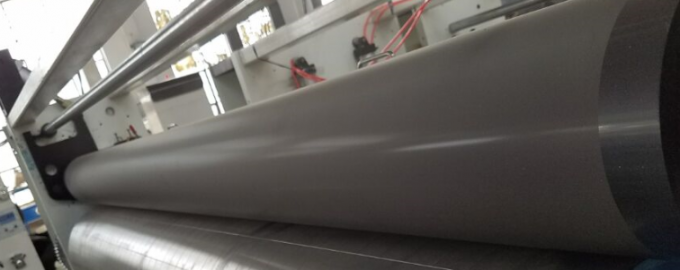

Kussensroller
Het stalen gietmateriaal is bekleed met stijf chroom en het oppervlak is geslepen.
De balansrectificatie verbetert de rijstabiliteit;
Handmatige aanpassing van het interval met een rollen diefscherm;
De dikte van het kussen bereikt 9 mm, de breedte 250 mm;
Mechanische bewegende apparatuur met een horizontale bewegende afstand van 40 mm.
Faseaanpassingsstructuur
Planetaire toerustingstructuur;
De slijpfase wordt bestuurd door PLC, touchscreen-besturing en elektrische numerieke aanpassing van 360°; het draaien en stoppen kan worden aangepast
Interval aanpassing
Het voedingsinterval wordt door handmatige bediening ingesteld;
De afstand tussen de kussensrol en de slijprol wordt met elektrische bediening geregeld.

Maximale grootte van de voeder	2500 mm
Hoofdmotorvermogen	3.0 kw
Motorvermogen	1.5 kw
Gewicht	3 ~ 4 T
Externe afmetingen	6500 * 3000 * 3200 mm

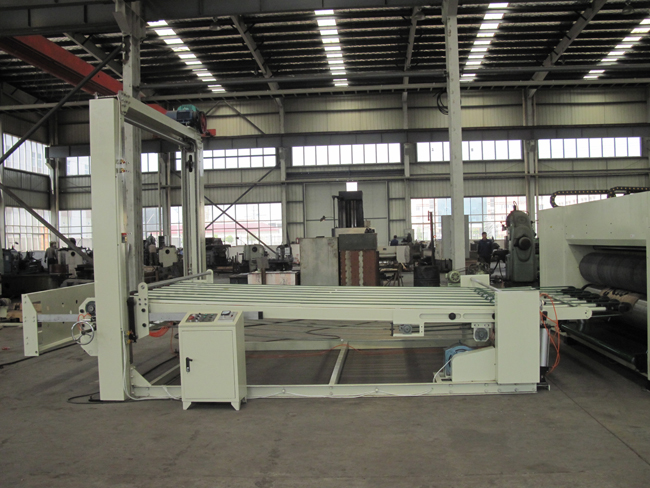

V.Stacker machine

Arm voor het leggen van de plaat
Optie voor handmatige of automatische bediening;
De onafhankelijke spanningsregeling van de transmissieband van de plaatleggingsarm is niet beperkt door de gelijke lengte van de banden.
Liften van de machine
Die door sterke ketenen worden gedreven.
De hoogte van de stapel is 1600 mm.
De motor van de machine die met de rem wordt toegevoegd, realiseert de vaste positie van de machine zonder te glijden.
De onderstaande onderverdeling is van toepassing op:
Klimgordel met gerimpeld oppervlak voorkomt dat karton glijdt.
Plaat opleggen
De pneumatische plaatverbinding reikt automatisch uit om karton te ontvangen en te ondersteunen wanneer het opgestapelde karton de vooraf ingestelde hoogte bereikt;
※ De achterste bufferpositie wordt met handbediening ingesteld.

Q1. Bent u een fabrikant of een handelsonderneming?

A: Ons kantoor in Sjanghai is voornamelijk bezig met export.We hebben onze eigen fabriek in Wenzhou, provincie Zhejiang.

V2.Wat is de garantie op de machine?

A:Een jaar. Na de garantie bieden wij nog steeds technische ondersteuning aan de koper tegen lage kosten.

Q3.Wat is de productietijd bij het plaatsen van de bestelling?

A: Normaal gesproken ongeveer 10-20 dagen.

V4.Wat is de levertijd?

A15-30 dagen na de storting.

V5.Kan uw bedrijf de verzending voor klanten afhandelen?

A: Ja, geef ons gewoon de bestemmingshaven of de containerwerf.

V6.Is de verpakking sterk?

A:Ja.De verpakking is vocht- en schokbestendig en geschikt voor langeafstandsvervoer en verschillende weersomstandigheden.Een volledige set onderhouds- en bedieningshandleidingen is meegeleverd.

V7.Hoe zit het met de installatie en opleiding van de machines?

A: We bieden gratis training in onze fabriek.2) Wij kunnen technici (ingenieurs) naar uw fabriek sturen voor installatie en opleiding.U betaalt het vliegtarief heen en weer en de accommodatie, plus de kosten van elke technicus van USD 100 per dag.

Q8.Hebt u machines op voorraad?

A: Voor het standaardmodel hebben we een grote hoeveelheid op voorraad.Voor een speciaal model, hebben we 20-30 dagen nodig om het voor u te produceren.

V9.Hoe kunt u de kwaliteit van de machines verzekeren?

A:Elke machine wordt ten minste 24 uur voor levering getest om de kwaliteit te waarborgen.En tijdens de garantie, zullen we gratis onderdelen geven als de machine problemen heeft.

V10.Inspecteert u de machines of test u ze voordat u ze verpakkt?

A: Natuurlijk doen we dat. We hebben een QC afdeling om de machine te ontfouten voordat we verpakken.Als u specifiek materiaal wilt gebruiken om de test te doen, moet u de kosten van het materiaal betalen.

V11.Wat is de betalingstermijn?

A:T/T 30% vooraf, het saldo moet vóór levering worden betaald.We accepteren ook betaling via West Union of L/C op zicht.

Q12.Accepteert u fabrieksbezoeken?

A: U bent van harte welkom.

Q13. Hoeveel jaar bent u in het drukveld?

A: Het bedrijf in Shanghai sinds 2008, de fabriek is meer dan 25 jaar.

Q14. Hoeveel klanten heb je?

A: We hebben onze machines verkocht aan ongeveer 60 landen.We hebben agenten in Zuid-Afrika, Marokko en Italië.

label:

Place of Origin:	China
Merknaam:	PRINTYOUNG
Certificering:	CE
Model Number:	PRY-D1224

Minimum Order Quantity:	1 Set
Prijs:	US 120000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	90 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Model:	PRY-D1224	Inside Width:	2400 mm
Design Speed:	230 pcs/min	Working Speed:	120 ~ 180 pcs/min
Max Feeding Size:	1200 * 2100 mm	Max Printing Size:	1200 * 1900 mm
Min Feeding Size:	400 * 700 mm	Paper Board Thickness:	2 ~ 11 mm
Topping Precise:	≤ ± 0.5 mm	Die Cutting Precise:	≤ ± 1.5 mm
