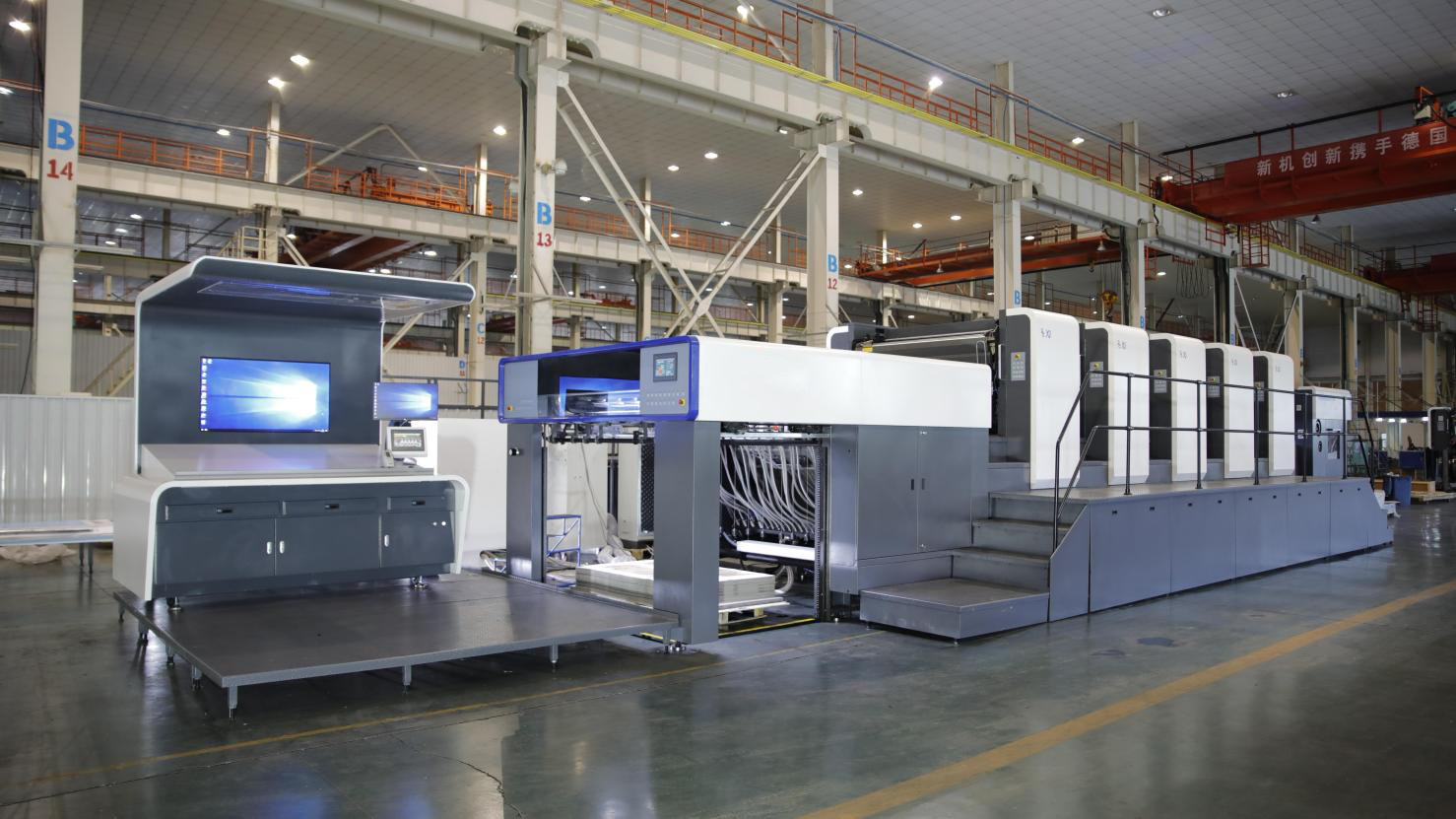

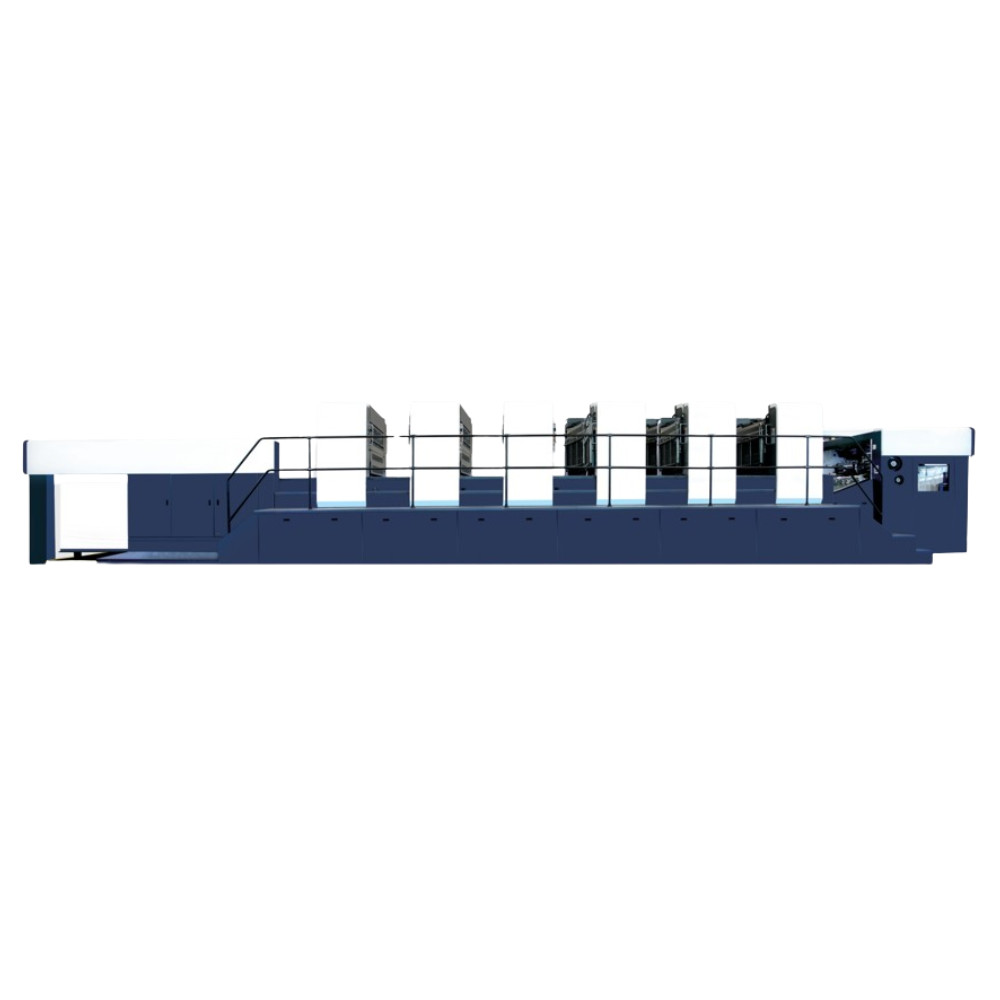

PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter

Min. velgrootte: 920 × 600 mm Dikte van de plaat: 0.1~0.6MM
Hoofdmotorvermogen: 55 kW Lengte en gewicht van de glazen eenheid: 3915 mm / 16 t

PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 0
PRY-165 Vierkleurige offsetdrukmachine
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 1
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 2
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 3
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 4
Kenmerken
Het groteformaat heeft de voordelen van grootformaat, hoge efficiëntie, gemakkelijke platenvervaardiging en een uitstekende drukkunst.die zeer geschikt is voor de ontwikkelingsbehoeften van verpakkingsdrukwerk en commercieel drukwerk.
■Eenheidsprinting.Online water- of UV-coating.Omgekeerde coating.metalen drukinkt, peer lusting printing ink printing en vele postprocessen om aan de vraag naar verpakkingen op alle niveaus te voldoen.Dit verbetert het concurrentievermogen van de drukkerijen en verpakkingsbedrijven aanzienlijk.
■Offsetprinting, coating en drogen vullen elkaar aan en voldoen aan de vereisten voor verbindingsbewerking.
■De combinatie van een holtescherpingssysteem en een aniloxrol kan een dikke en uniforme coating bereiken,of het nu een hoogglanzende of mat coating is,volop of lokaal,met een uitstekend coating effect.
■Het ontwerpen van het droogsysteem in de verlengde levering is redelijk, waarbij gebruik wordt gemaakt van infrarood, koude lucht en circulerende lucht om de droogefficiëntie effectief te verbeteren.
■De droger kan van de bedieningszijde worden uitgetrokken of ingedrukt zonder dat handmatige bedrading of aansluitbuizen nodig zijn.
■Er zijn geen gereedschappen nodig om de lampbuizen te vervangen.
■De droogmachine kan aan het eind van de machine of tussen de drukkerijen worden geplaatst.
■Highspeed papiervoeder met variabele snelheidsvoeding en de snelheid waarmee het papier de rontmeter bereikt, kan worden aangepast.
■Vaccuumadsorptie kartonvoeding en papierrol worden parallel gebruikt, waardoor het papier extreem soepel loopt.
■Uitgerust met een voorgeprogrammeerde papierfunctie; de papiergrootte kan automatisch worden aangepast om de efficiëntie van de orderuitwisseling te verbeteren.
■Optimaliseren van het mechanisme voor de hogesnelheidslevering van papier, een lagere schommeling van de composietbeweging van de voorzijde en een langere positietijd van de voorzijde.
■Oorspronkelijke Duitse geïmporteerde foto-elektrische elementdetectie voor scheefheid en lege spanning ultrasone dubbele plaatdetectie.
■De pneumatische zijdelingse trekmeter past automatisch de grootte van het papier aan (voorgezet papier), waardoor de efficiëntie tijdens het gebruik wordt verbeterd.
■Dubbeldiameter trommel, geoptimaliseerde zeven-uursregeling.
■Versterkte frame- en rollenasstructuur met een stabielere structuur.
■De dubbele diameter van de trommel is voorzien van hoge-precisie, gatloze speciale rollenlagers, die de drukdruk garanderen.
■Het octrooi van het bedrijf, de versterkte rechte papierrol, voorkomt wrijving en vuil.
■De trommel is gemaakt van slijtvast gietijzer en is aan het oppervlak bekleed met roestvrij staal.
■High frequency quenching of drum gears,cam surface,ink bucket rollers,etc.,duurzaam en duurzaam.
■Volgens het optimalisatieontwerp van de vloeistofmechanica worden grote inktrollers en waterrollers gebruikt om de inktstroomroute te herschikken, waardoor de inkthoeveelheid en het watervolume snel kunnen worden aangepast,En de inkt ontstaat snel.,voldoende en uniform, waardoor het papierverspilling aanzienlijk wordt verminderd.
■Het gebruik van een pneumatische koppeling voor het bedienen van de transmissie en de differentiële bediening van de inkt- en waterkanalen maakt het mogelijk het gebruik en het ontkoppelen van inkt en water flexibel te bedienen,vermindering van slijtage en verlenging van de levensduur van inkt- en waterrollers.
■De pneumatische besturing van de normale drukwerkzaamheden van de dempingsrol en de omzetting van de differentiële vuilverwijderingsfunctie zijn flexibel en snel, waardoor de efficiëntie wordt verbeterd.
■De applicatierol heeft een schaduwverwijderingsfunctie.
■De omschakeling van de inkt- en waterintegratie- en inktseparatiefuncties verrijkt de speciale vereisten voor verschillende gedrukte materialen aanzienlijk,het bereiken van een strikte controle van het inktvolume en het watervolume door middel van grootschalig op-locatie- en fijnpuntendruk.
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 5PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 6
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 7PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 8
■Ink-afstandsbediening met één klik op het bedieningspaneel en afstandsdiagnostiek.
■Het drukprogramma is volledig geautomatiseerd en kan via internet intelligent worden verbonden met de voor- en achterprocessen, met een fout-zelfdiagnosesysteem.
■PLC-besturingssysteem en frequentieomvormer van internationaal bekend merk.
■Touchscreenbewerking en aanpassing van elektronische bedieningsgegevens,snelle en flexibele werking van verschillende functies,een grote tijdsbesparing.
■Het grote scherm toont de werkstatus,die intuïtief en helder is.De computer onthoudt en slaat informatie over de inktkleur op.en de pre-loading en pre-receiving functie kan een CTP-interface toevoegen om de werkdoeltreffendheid te verbeteren.
■Uitgerust met een preset-functie voor de drukdruk, kan de papierdikte snel op zijn plaats worden aangepast.
■Kan worden uitgerust met een inktrol en een automatisch reinigingsapparaat voor dekens.
■Regelmatig en kwantitatief automatisch smeren van de gehele machine.
■Systeem met alcoholfontein met automatische temperatuurregeling voor het bevriezen, automatische alcoholverhouding en negatieve drukwaterteruggave.
■Geïmporteerde pneumatische onderdelen, controleplatenhouder, semi-automatische platenbelasting stabiel en snel.
■De bedieningspaneel bedient elektrisch de axiale,circumferentiële en diagonale corrigeringsmechanismen van de trommel, waardoor een snelle en nauwkeurige corrigering van de regels wordt gewaarborgd.
■Optimalisatie van de plaatsing en afronding van het CNC-bewerkingscentrum van de gesloten geleidingsrail, waardoor een soepele werking van de papierontvangerketen en een laag geluidsniveau worden gewaarborgd.
■De combinatie van de remroller-vortex-zuigventilator en de drukpapierventilator zorgt voor een hoge snelheid en een stabiele val van papier.
■De remgreep wordt aangedreven door een motor en de remroller rechtstreeks aangedreven door een motor met variabele frequentie,tracking en following.
■De levering is voorzien van een voorinstelling op papier en het papierformaat kan automatisch worden aangepast.
■Eenheidsprinting.Online water- of UV-coating Omgekeerde coating,metalen drukinkt, peer lusting printing ink printing en vele postprocessen om te voldoen aan de vraag naar verpakkingen op alle niveaus.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van het onderzoek.
■Offsetprinting, coating en drogen vullen elkaar aan en voldoen aan de vereisten voor verbindingsbewerking.
■De combinatie van een holtescherpingssysteem en een aniloxrol kan een dikke en uniforme coating bereiken,of het nu een hoogglanzende of mat coating is,volop of lokaal,met een uitstekend coating effect.
■Het ontwerpen van het droogsysteem in de verlengde levering is redelijk, waarbij gebruik wordt gemaakt van infrarood, hete lucht en circulerende lucht om de droogefficiëntie effectief te verbeteren.
■De droger kan van de bedieningszijde worden uitgetrokken of ingedrukt zonder dat handmatige bedrading of aansluitbuizen nodig zijn.
■Er zijn geen gereedschappen nodig om de lampbuizen te vervangen.
■De droogmachine kan aan het eind van de machine of tussen de drukkerijen worden geplaatst.
Technische parameters
Artikel 1 PRY-165 PRY-165A PRY-165B
Max. velgrootte 1620 * 1040 mm 1620 * 1070 mm 1650 * 1250 mm
Min. Bladgrootte 920 * 600 mm
Max. Afdrukgrootte 1620 * 1010 mm 1620 * 1060 mm 1620 * 1200 mm
Dikte van de plaat 0.1 ~ 0,6 mm
Grootte van de deken 1630 * 1200 * 1,95 mm 1630 * 1220 * 1,95 mm 1630 * 1370 * 1,95 mm
Plaatgrootte 1630 * 1107 * 0,3 mm 1630 * 1173 * 0,3 mm 1630 * 1316 * 0,3 mm
Max. snelheid 10000 stuks/uur 12000 s/h 10000 stuks/uur
Hoogte van de papierstapel 1500 mm

Hoofdmotorvermogen



55 kw

Totaal vermogen

(vier/vijf kleuren)

103 / 106 kw
Totaal gewicht (vier/vijf kleuren) 76100 / 90800 kg 77860 / 92900 kg 80000 / 95500 kg
Algemene afmeting (vier/vijf kleuren) 12840/14400 * 4970 * 2840 mm 12840/14400 * 4970 * 2990 mm 13964/15642 * 4970 * 3330 mm
Lengte en gewicht van de glazen eenheid 3915 mm / 16 t 3915 mm / 19 t
Configuratie

Structuur van de pers

Eenheidsontwerp,dubbele afdrukcilinder en overdrachtscilinder;
7 uur cilinderopstelling;
Versterkt frame en as hoofd, versterken de stabiliteit van de machine.

Voedingssysteem

Hoog snelheidsvoeder
Papierplaten die aan de voorzijde worden gelegd met snelheidsverstelbaarheid
Direct opheffende papierseparatie en -zuiging, lineaire papiervoeding
De hoeveelheid papier kan worden aangepast aan de dikte van het papier
van roestvrij staal
Blowing aan beide zijden,vacuüm adsorptie voedetafel
Neiging van de papierplaten, verstelbaar bij de voedingshoofd, vermijd vervormd papier
Hoogte van het spuitstuk, verstelbaar met staaldraad-as en -handvat
De belangrijkste papier tafel tillen neemt dubbele snelheid vertraging motor
Elektromechanische detector voor dubbele platen
De positie van het voedingshoofd kan handmatig worden ingesteld
Voorstapelingsinrichting voor contouren

Plaatsplaats van het vel

Automatische aanpassing van de papiergrootte
Optimalisatie van het mechanisme voor hogesnelheidspapieroverdracht
Voorkant met een schommelende samengestelde laag, langere plaatpositietijd
Sensoren aan de voorzijde voor het controleren van late en scheve vellen papier, dubbele vellen sensor
Automatische aanpassing van de zijdelingse meter
Voorkanten die handmatig verstelbaar zijn in verticale en longitudinale richting
Pneumatische trekmeter, automatisch de positie van de trekmeter aanpassen
Vergrendelingsmechanisme voor de voedingsbak en de voorkant
met een breedte van niet meer dan 50 mm

Drukkerij

roestvrij coatings op de afdrukcilinder, dekencilinder en plaatcilinder;
De in punt 3.4.1 vermelde onderdelen zijn van toepassing op de volgende materialen:
alle cilinders van wrijvingsvrij gietijzer;
De dragers van de voorinstelling van de plaatcilinder en de dekencilinder;
High spot close grippers;
Stabiele tandkussengroep;
geïmporteerde greppers van structuur;
"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
met een gewicht van niet meer dan 10 kg
De rubberrol heeft een excentrieke lagerstructuur, de aan- en uitschakeling is draagbaarder.
Semi-automatisch plaatladingssysteem,hoge efficiëntie;
Pneumatische plaatklem;
een deken in de vorm van een spanning in het midden;
voorplaathouder met voorpositioneringsinrichting;
een achterplaathouder met drie delen voor het instellen van het fenomeen van uit het register in het einddrukken;
Axiële aanpassing van de plaatcilinder;
omtrekregeling van de overbrengingscilinder;
PC-besturing perforerende machine;
De banden van de trommels zijn gemaakt van legerd staal met een hoge frequentieverlichting.
"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.a.1.
De afdruk van de cilinder wordt ingeschakeld/uitgeschakeld met behulp van een geconjugeerd kammechanisme;
watervoorziening,inkvoorziening en afdruk pneumatisch aan/uitgeschakeld;
met een vermogen van meer dan 50 W;
met een vermogen van meer dan 50 W;
Een toetsinstelling van de inktoverdracht;
Hoogfrequente afdoening op de inktrol;
een ghosting control roller;
Automatische smeerinrichting,alarm voor olietekort;
handmatig onderhoudsetiket voor het tanken;
met een vermogen van meer dan 50 W;
een afstandsbediening voor de diagnose;
Nieuwe inktconsole;
aanraakscherm op de bedieningspaneel (voor watervoorziening en uitlijning van elektrische platen);
De informatie over drukwerk en inkt is toegankelijk;
De lichtbron is Philips.
Alcohol systeem bevroren automatische temperatuurregeling,automatische alcohol ratio, negatieve druk water terug;
externe watervoorziening;
handmatige aanpassing van de druk;
een automatische regelapparatuur voor het drukproces;

Leveringseenheid

Het systeem van de levergreep is geschikt voor de gehele reeks van papierplaten, zonder aanpassing;
Volledig afgesloten geleidingsrails, die soepeler lopen;
lichtgewicht van de levergreep;
een snelheidsverlagingsmotor voor het opheffen van een papierstapel;
Automatische verlaging van de papierstapel;
de gehele structuur van het papierplatform;
Ventilator voor het afblazen van papier, remroller cochleaire stroom ventilator zuig, zuig kan alleen worden aangepast;
Vijf sets voor het afblazen van bladpapier;
Open en dicht grijperstructuur van een rij van papieren retractoren aan beide zijden;
de holte-tandenas en de platte veerstructuur;
de tijd van openmaking van de levergreep met elektrische bediening;
een vermogen van meer dan 50 W;
de tijdsberekening van kwantitatieve automatische gecentraliseerde smeer;
het systeem voor het blazen van de papierstaart na het draaien van de remrol;
Automatische aanpassing van de papiergrootte;
stofverzameling in pijpleidingen;
Uitgerust met een elektronisch poederbespuitingssysteem.

Elektrische besturingseenheid

PLC-besturingssysteem en frequentieomvormer (internationale merknaam);
metalen koepel;
Frequentieregeling van de hoofdmotor, water- en inktrolmotor;
Watervoorziening en inktvoorziening, aan/uit drukken, vergrendelingssysteem, poedervoorziening, pomp voor levering kan worden overgeschakeld tussen handmatige en automatische bediening;
aanraakscherm op de bedieningspaneel (voor watervoorziening en uitlijning van elektrische platen);
Vertoon van storingen (inclusief rembescherming, fout met de plaatpositionering, veiligheidsbescherming, smeerfouten, frequentieomrekenaarbescherming en motorbescherming);
weergave van de afdrukparameters;
Automatisch drukregelsysteem;
Automatisch systeem voor het aanpassen van de papiergrootte;
drukknoplamp;
Automatische snelheidscontrole van de remgrepen.Automatische aanpassing van de remrol;
Instellingen van het drukvolume;
communicatiekabeltransmissiecontrole;
is uitgerust met een remunit;
Watervoorziening met hoge, middelgrote en lage drie instellingen,waterkontrole is flexibeler;
waterstelsel met een redelijke curve-instelling verandert automatisch met de vastgestelde snelheid;
instellen van het indicatorlampje van de knop voor het instellen van de toestand;
De snelheid van het incheppen ≤ 5 m/min.
Alarmering vóór aanvang van de werking;
Veiligheidsvoorzieningen die zijn aangebracht op de beveiligingsbeveiligingen van de drukmachine, de pedaal tussen de drukmachines en andere plaatsen in de pers;
Onafhankelijke elektrische kast met gemakkelijke bediening.

Andere

Nieuwe uitstraling;
Bied een set ghost shadow rollers en een set gereedschap aan.
Deze technische configuratie is uitsluitend ter referentie bij de bestelling.De werkelijke configuratie van de machine is afhankelijk van het materiële object en de machinehandleiding.
Toepassingen
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 9
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 10
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 11
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 12
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 13
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 14
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 15
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 16PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 17PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 18PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 19
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 20PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 21PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 22
PRY-165-serie Vier- of Vijfkleurige grootformaat offsetprinter 23
Q1. Bent u een fabrikant of een handelsonderneming?
A: Ons kantoor in Sjanghai is voornamelijk bezig met export.We hebben onze eigen fabriek in Wenzhou, provincie Zhejiang.
V2.Wat is de garantie op de machine?
A:Een jaar. Na de garantie bieden wij nog steeds technische ondersteuning aan de koper tegen lage kosten.
Q3.Wat is de productietijd bij het plaatsen van de bestelling?
A: Normaal gesproken ongeveer 10-20 dagen.
V4.Wat is de levertijd?
A15-30 dagen na de storting.
V5.Kan uw bedrijf de verzending voor klanten afhandelen?
A: Ja, geef ons gewoon de bestemmingshaven of de containerwerf.
V6.Is de verpakking sterk?
A:Ja.De verpakking is vocht- en schokbestendig en geschikt voor langeafstandsvervoer en verschillende weersomstandigheden.Een volledige set onderhouds- en bedieningshandleidingen is meegeleverd.
V7.Hoe zit het met de installatie en opleiding van de machines?
A: We bieden gratis training in onze fabriek.2) Wij kunnen technici (ingenieurs) naar uw fabriek sturen voor installatie en opleiding.U betaalt het vliegtarief heen en weer en de accommodatie, plus de kosten van elke technicus van USD 100 per dag.
Q8.Hebt u machines op voorraad?
A: Voor het standaardmodel hebben we een grote hoeveelheid op voorraad.Voor een speciaal model, hebben we 20-30 dagen nodig om het voor u te produceren.
V9.Hoe kunt u de kwaliteit van de machines verzekeren?
A:Elke machine wordt ten minste 24 uur voor levering getest om de kwaliteit te waarborgen.En tijdens de garantie, zullen we gratis onderdelen geven als de machine problemen heeft.
V10.Inspecteert u de machines of test u ze voordat u ze verpakkt?
A: Natuurlijk doen we dat. We hebben een QC afdeling om de machine te ontfouten voordat we verpakken.Als u specifiek materiaal wilt gebruiken om de test te doen, moet u de kosten van het materiaal betalen.
V11.Wat is de betalingstermijn?
A:T/T 30% vooraf, het saldo moet vóór levering worden betaald.We accepteren ook betaling via West Union of L/C op zicht.
Q12.Accepteert u fabrieksbezoeken?
A: U bent van harte welkom.
Q13. Hoeveel jaar bent u in het drukveld?
A: Het bedrijf in Shanghai sinds 2008, de fabriek is meer dan 25 jaar.
Q14. Hoeveel klanten heb je?
A: We hebben onze machines verkocht aan ongeveer 60 landen.We hebben agenten in Zuid-Afrika, Marokko en Italië.

Contactgegevens
