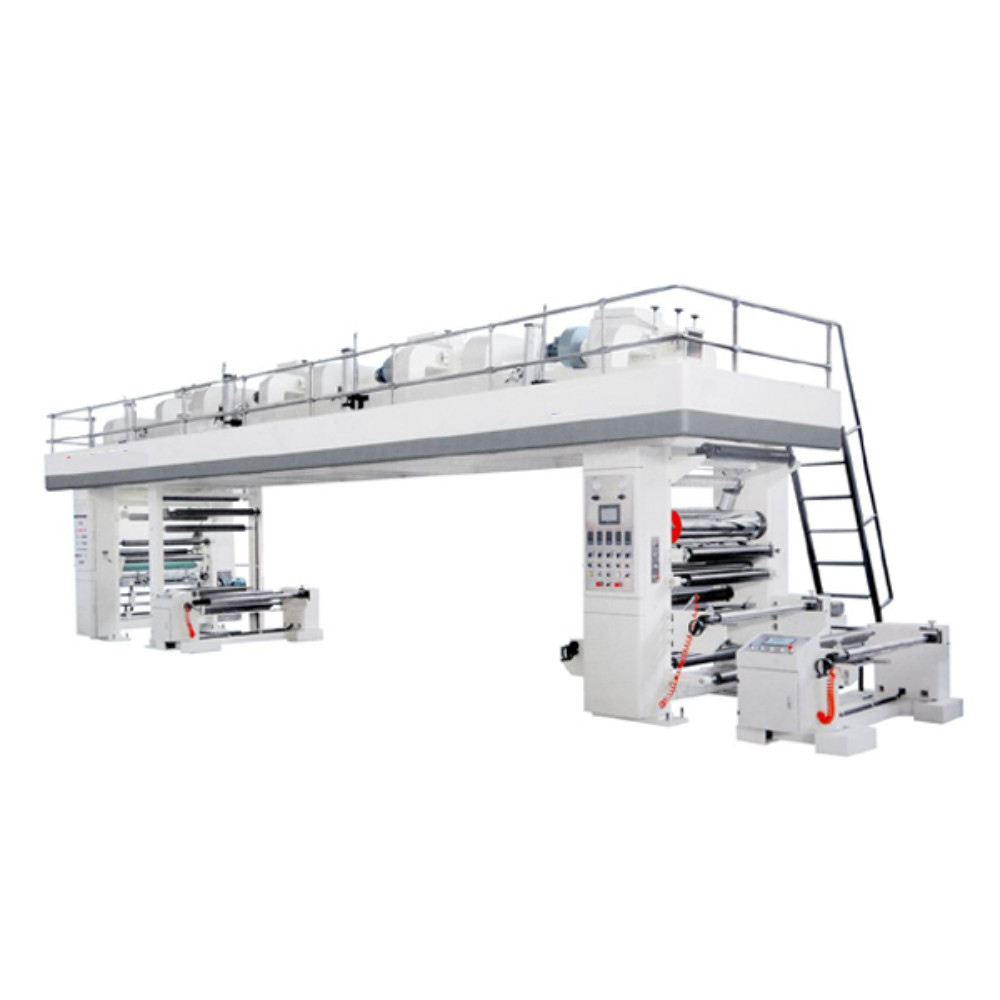

PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine

Effectieve laminaatbreedte: 1650 mm Maximale breedte van het basismateriaal: 1600 mm
Maximale toerental van de machine: 150 M/Min Maximale diameter van de primaire ontwikkeling: F 1400 mm
Maximale diameter van de secundaire ontwikkeling: F 600 mm Maximale diameter van de omwikkeling: F 1500 mm
Inwendige diameter van de rolkern van het basismateriaal: F 76 mm Laaghoeveelheid van het lamineren: Twee lagen (voor één pas)
Beheersbereik van spanning: 3 ~ 30 kg (vooraf ingesteld) Precieze spanningsregeling: ± 0,5 kg
Verwarmingsvermogen van de oven: 80 kW Totaal vermogen voor de hele machine: 120 kW
Gewicht van machine: 10000 kg Algemene dimensie: 11600 * 3800 * 3800 mm

PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 0
PRY-1650C Automatische filmlamineermachine
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 1
Technische parameters
PRY-1650C Automatische filmlamineermachine
Model
PRY-1650C (3-vectormotor)
Effectieve laminaatbreedte
1650 mm
Maximale breedte van het basismateriaal
1600 mm
Maximaal toerental
150 m/min
Maximale diameter van de primaire ontwikkeling
F 1400 mm
Maximale diameter van de secundaire ontwikkeling
F 600 mm
Maximale diameter van de omwikkeling
F 1500 mm
Inwendige diameter van de rolkern van het basismateriaal
F 76 mm
Laaghoeveelheid van het lamineren
Twee lagen (voor één pas)
Beheersbereik van spanning
3 ~ 30 kg (vooraf ingesteld)
Precieze spanningsregeling
± 0,5 kg
Verwarmingsvermogen van de oven
80 kw
Totaal vermogen voor de gehele machine
120 kw
Gewicht van de machine
10000 kg
Algemene dimensie
11600 * 3800 * 3800 mm
Configuratie

Ontspaning

Het ontwikkelingsgedeelte bestaat uit een primaire ontwikkeling en een secundaire ontwikkeling. Beide zijn uitgerust met automatische splitsing, een initiatiefontwikkelingssysteem en een LPC.
Structuur
*Een station loslaten.
*Basis frame voor bevestiging en transversale dansstructuur.
* Automatische detectie en regeling van de spanning van het magnetisch poeder.
100N 2pcs Spanningsbereik 3-30kg.
* basismateriaal wordt op een luchtas geladen, de luchtas wordt op een kogellager ondersteund.
* De nieuwe basismateriaalrol kan automatisch worden aangedreven om dezelfde rotatiesnelheid van de hoofdmachine te bereiken.
Specificatie
Diameter van de losrol op het hoofdstation van de dubbele armtorent:Φ1400mm
Diameter van de losrol op het tweede station van de dubbele arm torent: Φ600 mm
Koppel: 100 N.m.
Precisie van de spanningsregeling: ± 0,5 kg
Aanpassingsbereik voor materiaalrolletjes in landschapsgerichtheid met de hand: ± 20 mm
Automatische besturing LPC Foto-elektriciteit
Luchtschachten voor primaire/secundaire en omdraaien met extra machine
Primaire ontwinder: 76 mm.
Verpakkings- en ontladingswagens:een eenheid met de machine

Beschermingssectie

Structuur
* Beschermingsmethode beschikbaar als volgt: gegraveerde coating.
* Drukrol:as door het type met snel vervangend apparaat.
* Medisch mes: pneumatische druk, koppeling, drie-posities aanpassingsprogramma.
* Onafhankelijke aandrijflijn voor een coatingrol.
*Eenzijdige aanpassingsrol voor het voeden van het materiaal.
* Speciale industriële lijmpomp.
Specificatie
Lengte van de coatingsrol: 1650 mm
Diameter van de coatingsrol: Φ196 mm
Aantal ooggaten van de coatingsrol: 150 lijnen
Pressrol:Φ120MM
stijfheid:65-70 ((Oever A)
Doctor Blade dansbereik: ± 5 mm
Aandrijvingsmotor:AC-besturingssysteem
Kenmerken
* overdracht van rantsoenlijm, aniloxlijmcoating.
*Pneumatische persrol, instelbare druk, soepele lijmoverdracht.
Drie posities schraper mes, zorgen voor de beste dokter lemma hoek.
* Onafhankelijke aandrijflijn, hoge spanningsregeling.
*Integer stijf ontwerp voor lijmcoatingrol, heeft de functie van snelle vervanging.
* Oscillerende arm aandrijving druk rol, snel scheiden en aanraken.
*Vervoerbare lijmtanks kunnen omwille van het gebruiksgemak opstijgen en afstijgen.

Drooggedeelte (ovengedeelte)

Structuur
* Volledig afdichtende oven voor het op- en afdrogen van het dubbele lichaam
*3 temperatuursectie met automatische temperatuurregeling, onafhankelijke warmtebron voor elke temperatuursectie.
* Onafhankelijk ontwerp voor een voorpositieve zuigluchtaansluiting, met zichtvenster.
*Oven met warmluchtsysteem.
*Lange platte luchtpijp.
*Elektrische verwarmingsgenerator.
*Pneumatisch opstijgen open,gemakkelijk voor film door te gaan,ovendoeken worden bevestigd met pneumatische cilinders voor het openen en sluiten
* Grote boogopstelling voor geleidingsrol
*Ovenrollers die door een motor worden aangedreven
*Temperatuurregelaar met digitale indicator op elke droogoven.
Specificatie
Max. oventemperatuur:100°C
(De maximale droogtemperatuur in een oven kan 800°C bereiken)
Materiaallengte in de droge sectie:9000 mm
Percentage warm hergebruikte lucht (gebruiksfactor van warm hergebruikte lucht): 0-30%
Precisie van temperatuurregeling: ± 2°C
Maximaal volume warme lucht: 3000 M/×3
Kracht van de ventilatoren:2.2KW × 3
Kenmerken
*Utilisatie van hergebruikte warme lucht voor energiebesparing
* Het ontwerp met negatieve druk voor het gehele drooggedeelte zorgt ervoor dat er geen lekkage van hete lucht uit het ovengedeelte ontstaat.
* Drie temperatuursecties, automatische constante temperatuurregeling zorgt voor de vluchtiging van de oplosmiddel.
●Een voorgeplaatste luchtzuigkap zal de voorlopige ontvlieging van het oplosmiddel uitputten, de afvallucht zal niet deelnemen aan de recycling van de warme lucht en zorgt voor de veiligheid.

Laminatie-sectie

Structuur
*Bouw van dubbele rollen, tegendruktype
*Thermische niprol
*Onafhankelijke aandrijving en transmissie
* Warme olie verwarmt de lamineerrol
*Systeem voor gesloten spanningsregeling
*Pneumatische drukverhoging met koppelingsprogramma
* Onafhankelijk warmteopwekkingssysteem met warmteherwinning voor hete olie
Specificatie
Diameter van de lamineerrol ((Thermal Nip Roller): Φ260mm
Diameter van de rubberrol: Φ200MM Hardheid 75Shore A
Maximale temperatuur van de lamineerrol ((Thermal Nip Roller):100°C
Aandrijvingsmotor:AC Frequency Converter Control System
Kenmerken
*Laminatie onder uniforme druk
* Onafhankelijke aandrijving en gesloten spanningsregeling zorgen voor dezelfde spanning van verschillende basismaterialen en dus voor de kwaliteit van het eindproduct
*Verstelbaar pneumatisch koppelsysteem, snel in- en uitzetten.
* Geïnstalleerd met pneumatische aansluitingen met drukregulatoren en indicatoren.
*Door het introduceren van een onafhankelijk aandrijfsysteem voor het lamineren van de sectie kan de spanning van het materiaal in de droge sectie op een laag niveau worden gehouden, zodat het materiaal niet verlengd wordt.
* De temperatuur van de verwarmingsrol wordt geregeld door een verwarmingsrecycling systeem voor een nauwkeurige en betrouwbare temperatuurregeling.

Verwijderingssectie

Structuur
*Een-station omdraaien
*Introduceer een dansend rollersysteem
*Systeem voor gesloten spanningsregeling
*Rolletjes die op luchtas worden geladen, de opblaasbare op een kogellager
*Automatisch en onafhankelijk aandrijfsysteem, hetzelfde tempo met de hoofdmachine
*Pneumatische persas voor omrollen
Specificatie
Diameter van de omrol: 1500 mm
Met een motor met snelheidsregulatie
Precisie van de spanningsregeling: ± 0,5 kg
Inrichtingsbereik voor omrollen in landschapsgerichtheid: ± 20 mm
Versmeltingspercentage van de spanning: 0-100%
Kenmerken
*Luchtschacht voor het laden van rollen,gemakkelijke en snelle vervanging van rollen,eenvormige steunkracht,precieze plaatsing van het middelpunt.
*Geen snelheidsverschil bij vervanging van rollen, laag afvalpercentage.
*De aanvankelijke diameter van het verzwakkingspercentage en het verzwakkingspercentage zelf kunnen vrij worden ingesteld
*De pneumatische persas voor omrollers zorgt voor de scherpte van de rand van de omroller

Spanningsregelsysteem

* Spanning van de hele machine gecontroleerd, dansende roller spanningsdetecteur, PLC-besturingssysteem.
*Hoge precisie van de spanningsregeling zorgt voor de stabiliteit van de spanning, zelfs wanneer de snelheid tijdens het gebruik verandert.

Statisch verwijderingssysteem

Automatische statische eliminator.
Toepassingen
Deze machine is geschikt voor het lamineren van dubbele of meerdere lagen van rollfilmmaterialen zoals BOPP, PET, nylon, CPP, CPE, aluminiumfolie.De door deze machine gelamineerde folie kan worden gebruikt voor verpakkingsmaterialen met hoge eisen aan de sterkteEen kooktas.
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 2
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 3
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 4
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 5
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 6
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 7
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 8
PRY-1650C BOPP PET Nylon CPP CPE Aluminiumfolie Automatische filmlamineermachine 9
Q1. Bent u een fabrikant of een handelsonderneming?
A: Ons kantoor in Sjanghai is voornamelijk bezig met export.We hebben onze eigen fabriek in Wenzhou, provincie Zhejiang.
V2.Wat is de garantie op de machine?
A:Een jaar. Na de garantie bieden wij nog steeds technische ondersteuning aan de koper tegen lage kosten.
Q3.Wat is de productietijd bij het plaatsen van de bestelling?
A: Normaal gesproken ongeveer 10-20 dagen.
V4.Wat is de levertijd?
A15-30 dagen na de storting.
V5.Kan uw bedrijf de verzending voor klanten afhandelen?
A: Ja, geef ons gewoon de bestemmingshaven of de containerwerf.
V6.Is de verpakking sterk?
A:Ja.De verpakking is vocht- en schokbestendig en geschikt voor langeafstandsvervoer en verschillende weersomstandigheden.Een volledige set onderhouds- en bedieningshandleidingen is meegeleverd.
V7.Hoe zit het met de installatie en opleiding van de machines?
A: We bieden gratis training in onze fabriek.2) Wij kunnen technici (ingenieurs) naar uw fabriek sturen voor installatie en opleiding.U betaalt het vliegtarief heen en weer en de accommodatie, plus de kosten van elke technicus van USD 100 per dag.
Q8.Hebt u machines op voorraad?
A: Voor het standaardmodel hebben we een grote hoeveelheid op voorraad.Voor een speciaal model, hebben we 20-30 dagen nodig om het voor u te produceren.
V9.Hoe kunt u de kwaliteit van de machines verzekeren?
A:Elke machine wordt ten minste 24 uur voor levering getest om de kwaliteit te waarborgen.En tijdens de garantie, zullen we gratis onderdelen geven als de machine problemen heeft.
V10.Inspecteert u de machines of test u ze voordat u ze verpakkt?
A: Natuurlijk doen we dat. We hebben een QC afdeling om de machine te ontfouten voordat we verpakken.Als u specifiek materiaal wilt gebruiken om de test te doen, moet u de kosten van het materiaal betalen.
V11.Wat is de betalingstermijn?
A:T/T 30% vooraf, het saldo moet vóór levering worden betaald.We accepteren ook betaling via West Union of L/C op zicht.
Q12.Accepteert u fabrieksbezoeken?
A: U bent van harte welkom.
Q13. Hoeveel jaar bent u in het drukveld?
A: Het bedrijf in Shanghai sinds 2008, de fabriek is meer dan 25 jaar.
Q14. Hoeveel klanten heb je?
A: We hebben onze machines verkocht aan ongeveer 60 landen.We hebben agenten in Zuid-Afrika, Marokko en Italië.
